中国移动芯昇科技CM32M10X应用于低功耗无磁水表方案
针对智能水表行业，中国移动芯昇科技依托自有的MCU主控芯片、NB模组和安全芯片，研发了高精度、低成本、超低功耗的无磁水表解决方案，可提供包含资费在内的高性价比一体化服务。
一、无磁水表工作原理
无磁水表方案通过检测正弦波衰减过程实现计量。水表的表盘转子分为金属表盘和非金属表盘2个区域，电感L为固定电感，与电容C组成LC振荡电路。LC电路充电后，MCU通过检测电容C两端的电压，可以获得LC振荡电路中的正弦波。当电感处于金属区，会形成电感涡流，导致电能消耗增大，正弦波衰减速度加快；当电感处于非金属区，不存在涡流，正弦波衰减速度相对较慢。MCU通过检测正弦波衰减的快慢，准确识别出表盘转子处于的位置，进而判断表盘位置及圈数，达到计量的目的。

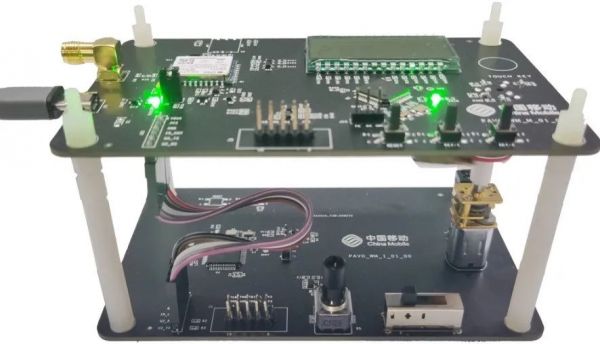

本方案基于芯昇科技MCU芯片CM32M10xA的无磁水表方案。方案电路结构简单，无磁计量由CM32M10xA内置的专用低功耗旋转计数器（LPRCNT）模块实现，外部电路仅需电感、电容器件即可。通过3通道振荡电路，完成高精度计量的同时，还能实现计量防抖、圆盘脱落报警、强磁靠近报警相关功能。本方案借助于 LPRCNT模块，可在CM32M10xA处于Stop2模式时，实现自动计数，在传感器读数改变并触发阈值时，才会唤醒至运行模式进行数据处理和传输，达到超低功耗。
本方案是基于MCU单芯片设计，计量部分仅需电感、电容即可，方案简单，稳定性和可靠性高，成本低。方案可实现自动计数，快速唤醒，满足表计应用场景低功耗需求。本方案环境适应性强，实现强磁靠近报警、圆盘脱落报警，计量精度高，可在复杂环境进行安装。提供MCU+通信+安全的整体解决方案，相关软、硬件设计资料完整、详实，可支撑智能表计方案商和终端厂商快速实现产品化。

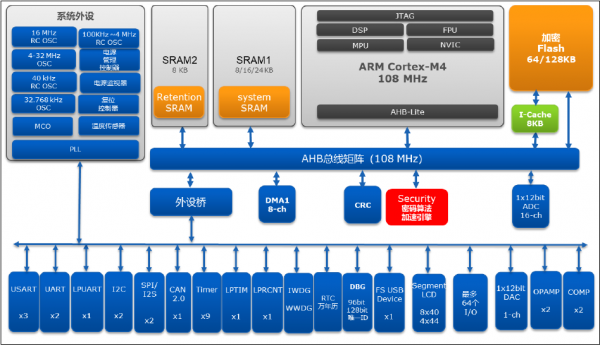

CM32M10xA系列是芯昇科技首颗通用MCU，采用32 bit ARM Cortex-M4内核，支持浮点运算和DSP指令，最高工作主频108MHz，最大Flash128KB。芯片除了具有浮点运算单元、丰富的定时器资源、高性能的模拟外设外还集成LPRCNT、TSC和SegLCD相应特色模块。
采用Cortex-M4内核，108MHz主频，具有单时钟周期乘法累加（MAC）单元、优化的单指令多数据（SIMD）指令、饱和运算指令和单精度浮点运算单元（FPU），比起Cortex-M3内核的产品在复杂算法实现方面具有极大的优势。相比竞品资源更为丰富，12×Timer、6×Uart，1×12bit DAC、 1×低功耗计数器(LPRCNT)、24通道触摸传感控制器(TSC)、8COM段式液晶显示驱动器（8*40SegLCD）。
先进的40nm工艺制程，相对于竞品在功耗上有较大优势。
如需要了解更多中移物联MCU产品，请联系中移物联核心代理商，颖特新科技，或者扫码联系我们！
在之前的介绍中，我们也为大家介绍了中移芯昇CM32M101A智能门锁解决方案，也是目前我们主推的非常成熟的解决方案！
