igbt全桥驱动电路原理及应用 igbt全桥电路设计的三个要点
igbt全桥驱动 全桥驱动芯片 igbt驱动电路原理IGBT（Insulated Gate Bipolar Transistor）全桥驱动电路是一种常见的功率电子驱动方案，用于控制IGBT模块在高压、大电流应用中的开关操作。本文将详细介绍IGBT全桥驱动电路的工作原理及应用。
一、工作原理：
IGBT全桥驱动电路的主要目标是提供适当的电压和电流信号来控制IGBT模块的开关状态。其工作原理基于通过驱动信号控制IGBT的栅极电位，进而控制IGBT的导通和截止。通过合理控制栅极电位，可以使IGBT快速切换，实现有效的功率转换。
二、应用领域：
1.变频驱动应用：
IGBT全桥驱动电路在变频驱动系统中起着关键作用。例如，在交流电机驱动中，通过对IGBT全桥驱动电路精确控制，可以实现电机速度和转矩的调节，实现高效能量转换和精确运行控制。这在工业领域的无刷直流电机驱动、轨道交通以及船舶等领域都有广泛应用。
2.逆变器应用：
逆变器用于将直流电源转换为交流电源，IGBT全桥驱动电路在逆变器中发挥着关键作用。逆变器广泛应用于新能源发电、太阳能和风能转换系统中。通过精确控制IGBT全桥驱动电路，可以实现高效的电能转换，并保证输出波形的质量和稳定性。
3.电动汽车应用：
IGBT全桥驱动电路在电动汽车领域是不可或缺的。电动汽车使用高压直流电池供电，通过IGBT全桥驱动电路将直流电转换为交流电，驱动电机实现车辆运动。IGBT全桥驱动电路可确保高效的能量转换和精确的电机控制，提高电动汽车的性能和续航里程。
4.可再生能源应用：
在可再生能源领域，如光伏逆变器和风力发电系统中，IGBT全桥驱动电路起着关键作用。透过对光伏电池和风力发电机输出进行精确控制，可以使得电能以高效率注入电网。IGBT全桥驱动电路的快速开关特性与高频调制技术相结合，使得光伏和风力能源得到最大程度的利用。
设计全桥电路的三个要点:
1.MOS/IGBT的栅极引脚部分的电路:
简单来说就是驱动全桥电路就早驱动信号驱动MOS/IGBT的栅极，但是驱动信号直接送到机极上是不可以的，因为MOS/IGBT栅极结构原因，存在电容，如果驱动信号不辅助栅极部分的硬件电路会使MOS/IGBT一直导通，造成全桥电路中的四个管全部导通，结果可想而知。解决方案比如下图所示:
2.MOS/IGBT的保护电路:
MOS/IGBT管具有较脆弱的承受短时过载能力，所以在应用时必须为其设计合理的保护电路来提高器件的可靠性。常见的保护电路有很多种，比如RC保护电路或者RCD保护电路。本次设计采用的是RCD 缓冲吸收电路和MOS管构成全桥逆变电路，将直流高压电转换为交流激励信号。
3.全桥电路的器件选型问题:
全桥电路中每一个器件的选型都尤为重要，可能哪一个器件的承受值不满足可能会造成整个全桥电路瘫痪。比如MOS管的选型，在计算最大工作频率时要关注MOS管的上升和下降时间，以及保护电路的器件特性等。
本次设计的全桥逆变电路(IRFP460MOS管、水泥电阻、聚酯膜电容以及快恢复二极管等)，其中最高工作频率以及耐压耐流主要看所选择的器件(IGBT工作频率会低一些，但是耐压耐流值高)。

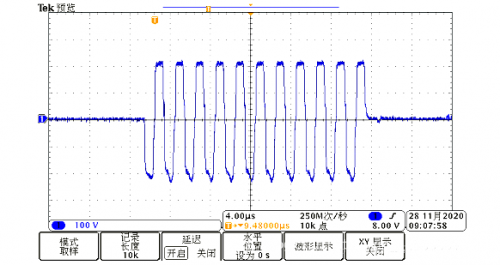

下图是全桥逆变电路的输出波形:

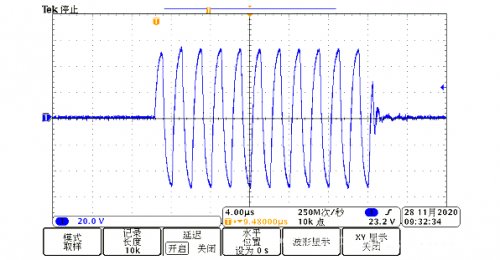

下图是本次设计中采样电阻采到的波形(可以看出峰峰值电流达到100A)。
