igbt模块在汽车的作用有哪些 汽车igbt模块有哪些类型

汽车igbt模块 igbt模块用途 igbt模块类型

IGBT模块被广泛应用于电动汽车的汽车电机驱动控制系统、车载空调控制系统、充电桩三大领域。以下是IGBT在这三大领域的广泛应用和重要作用。

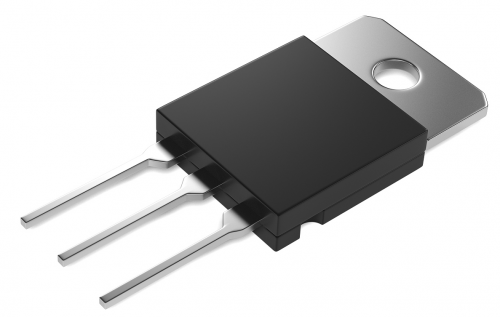

IGBT模块

一、汽车电机驱动控制系统

1.逆变:在电动汽车中,IGBT的逆变功能是将电池的直流电转换为电机所需的交流电。作为主要的功率器件,IGBT通过控制开关状态,高速地将直流电转换为交流电,并将其输送到电机中。逆变过程能够实现直流电和交流电之间的平滑转换,使得电机在运行过程中保持稳定和高效。

2.整流:除了逆变,IGBT还具有整流功能。在整流过程中,IGBT将电机产生的交流电转换为电池所需的直流电。通过控制开关状态,IGBT高效地将交流电转换为直流电,并将其输送到电池中。整流过程能够确保电机的能量被有效地回收和利用,从而提高电动汽车的能效和续航能力。

二、车载空调控制系统

除了在汽车电机驱动控制系统中发挥关键作用,IGBT还广泛应用于车载空调控制系统中。车载空调的制冷和制热功能都依赖于IGBT的功率控制。通过IGBT的开关状态控制,车载空调能够实现能量的精准控制和调节,从而确保车内温度的稳定和舒适。

1.制冷:在制冷过程中,车载空调通过IGBT控制制冷剂的循环流动,从而实现车内温度的降低。

2.制热:在制热过程中,车载空调通过IGBT控制加热元件的工作状态,从而实现车内温度的升高。

三、充电桩

作为电动汽车的重要基础设施之一,充电桩在为电动汽车充电时也离不开IGBT的支持。

1.快速充电:在快速充电过程中,充电桩通过IGBT实现直流电和交流电之间的快速转换。通过提高充电效率,降低充电时间,从而为电动汽车提供更便捷的充电体验。

2.智能充电:除了快速充电外,充电桩还具有智能充电的功能。通过IGBT的智能控制,充电可以自动根据电动汽车的需求进行调节和分配,从而确保电池在充电过程中的安全和高效性。

汽车igbt模块有哪些类型?

1.IGBT模块

它是由多IGBT芯片并联集成封装在一起。外部电路简单,工作更可靠,更适合高压和大电流连接,具有节能、安装维修方便、散热稳定等特点。

2.PIM模块

PIM模块是一种集成三相全波整流、二极管桥接电路、制动电路的模块。这种模块有6支整流管、一个制动IGBT管、6支逆变IGBT,带温度检测,这些管子都需要外界驱动电路。

3、IPM模块

它是智能功率模块,是集成栅极驱动电路以及各保护电路的IGBT模块。它的特点主要是在IGBT器件基础上增加外围电路(过流/短路/欠压/过热保护等),防止过高的温升或者高压冲击损害IGBT,比IGBT模块更加智能。

综上所述,IGBT模块在汽车中发挥着重要的作用,可以提高汽车的能效、环保性能和驾驶体验。随着汽车电子技术的发展,相信IGBT模块的应用将更加广泛和深入。
