MOS管散热片接地与不接地对EMC的影响分析-MOS管的热设计
在电子电路设计当中很多情况下都要考虑EMC的问题。在设计中使用MOS管时，在添加散热片时可能会出现一种比较纠结的情况。当MOS管的EMC通过时，散热片需要接地，而在散热片不接地的情况下，EMC是无法通过的。那么为何会出现这种现象呢？
简单来说，针对传导可以将一些开关辐射通过散热器传导到大地回路，减弱了走传输线，让流通的路径更多了。针对辐射，没接地的散热器不仅没好处，反而是辐射发射源，对EMC坏处更大，同时接地了，能起到一定的屏蔽效果，所以布板时，将大电解电容用来做屏蔽用，将IC放在大电解电容下面防止干扰都是这个道理。
共模干扰
骚扰通过MOS管与散热片寄生电容、LISN、以及L、N线返回到源。如果MOS管接地的话，在骚扰电压一定的情况下，阻抗很低，骚扰电流很大，导致CE测试失效。

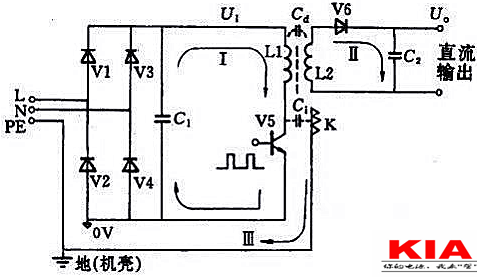

开关管由导通切换为关断状态时，脉冲变压器分布电感储存的能量，将与C1产生振荡，导致开关管C、E之间的电压迅速上升达500V左右，形成浪涌电压。并产生按开关频率工作的脉冲串电流，经集电极和散热器之间的分布电容Ci及变压器初，次级之间的分布电容Cd返回AC线形成共模骚扰电流。
图1

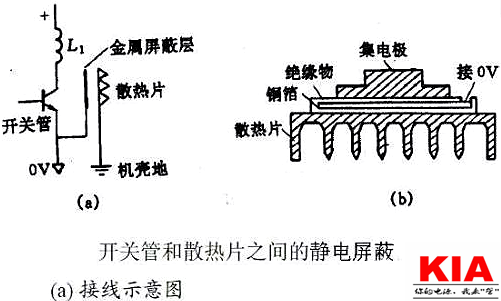

如图1所示，减少开关管集电极和散热片之间的耦合电容Ci。可以选用低介电常数的材料作绝缘垫，加厚垫片的厚度。也可以用静电屏蔽的方法。例如，在集电极和散热片之间垫上一层夹心绝缘物，即绝缘物中间夹一层铜箔，作为静电屏蔽层，并接在输入直流OV地上，散热片仍接机壳地，这层静电屏蔽层将大大减小集电极和散热片之间的电场耦合。
如图2所示，即将共模干扰转化为差模，回流的源中，不通过LISN。
图2
MOS管的热设计
MOS 管作为半导体领域最基础的器件之一，无论是在 IC 设计里，还是板级电路应用上，都十分广泛，尤其在大功率半导体领域。然而大功率逆变器MOS管，工作的时候，发热量非常大，如果MOS管散热效果不好，温度过高就可能导致MOS管的烧毁，进而可能导致整个电路板的损毁。
避免MOS因为器件发热而造成的损坏，需要做好足够的散热设计。若通过增加散热器和电路板的长度来供所有MOS管散热，这样就会增加机箱的体积，同时这种散热结构，风量发散，散热效果不好。有些大功率逆变器MOS管会安装通风纸来散热，但安装很麻烦。
所以MOS管对散热的要求很高，散热条件分为最低和最高，即在运行中的散热情况的上下浮动范围。一般在选购的时候通常采用最差的散热条件为标准，这样在使用的时候就可以留出最大的安全余量，即使在高温中也能确保系统的正常运行。

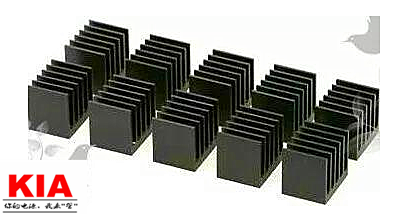

做好MOS管的热设计，需要足够的散热片以及导热绝缘硅胶垫片才能实现。mos散热片是一种给电器中的易发热电子元件散热的装置，多由铝合金，黄铜或青铜做成板状，片状，多片状等，如电脑中CPU中央处理器要使用相当大的散热片，电视机中电源管，行管，功放器中的功放管都要使用散热片。
通常采用散热片加导热绝缘硅胶的设计直接接触散热，如果MOS管外壳不能接地，可以采用绝缘垫片隔离后再用导热硅脂散热。也可以选用硅胶片覆盖MOS管，除了散热还可以起到防止电损的作用。整个散热体系能使元器件发出的热量更有效地传导到散热片上，再经散热片散发到周围空气中去，使得器件的稳定性得到保障。
