场效应管的保护电路-锂电池保护电路及保护电路图
什么是保护电路
鉴于电源电路存在一些不稳定因素，而设计用来防止此类不稳定因素影响电路效果的回路称作保护电路。比如有过流保护、过压保护、过热保护、空载保护、短路保护等。
功率场效应管保护电路设计
功率场效应管自身拥有众多优点，但是MOSFET管具有较脆弱的承受短时过载能力，特别是在高频的应用场合，所以在应用功率MOSFET对必须为其设计合理的保护电路来提高器件的可靠性。功率MOSFET保护电路主要有以下几个方面：
1)防止栅极di／dt过高：由于采用驱动芯片，其输出阻抗较低，直接驱动功率管会引起驱动的功率管快速的开通和关断，有可能造成功率管漏源极间的电压震荡，或者有可能造成功率管遭受过高的di／dt而引起误导通。为避免上述现象的发生，通常在MOS驱动器的输出与MOS管的栅极之间串联一个电阻，电阻的大小一般选取几十欧姆。
2)防止栅源极间过电压由于栅极与源极的阻抗很高，漏极与源极间的电压突变会通过极间电容耦合到栅极而产生相当高的栅源尖峰电压，此电压会使很薄的栅源氧化层击穿，同时栅极很容易积累电荷也会使栅源氧化层击穿，所以要在MOS管栅极并联稳压管以限制栅极电压在稳压管稳压值以下，保护MOS管不被击穿，MOS管栅极并联电阻是为了释放栅极电荷，不让电荷积累。
3)防护漏源极之间过电压 虽然漏源击穿电压VDS一般都很大，但如果漏源极不加保护电路，同样有可能因为器件开关瞬间电流的突变而产生漏极尖峰电压，进而损坏MOS管，功率管开关速度越快，产生的过电压也就越高。为了防止器件损坏，通常采用齐纳二极管钳位和RC缓冲电路等保护措施。

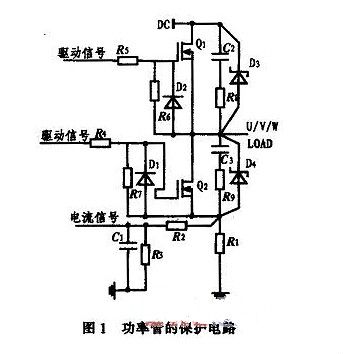

当电流过大或者发生短路时，功率MOSFET漏极与源极之间的电流会迅速增加并超过额定值，必须在过流极限值所规定的时间内关断功率MOSFET，否则器件将被烧坏，因此在主回路增加电流采样保护电路，当电流到达一定值，通过保护电路关闭驱动电路来保护MOSFET管。图1是MOSFET管的保护电路，由此可以清楚的看出保护电路的功能。
锂电池保护电路
由两个场效应管和专用保护集成块S--8232组成，过充电控制管FET2和过放电控制管FET1串联于电路，由保护IC监视电池电压并进行控制，当电池电压上升至4.2V时，过充电保护管FET2截止，停止充电。为防止误动作，一般在外电 路加有延时电容。当电池处于放电状态下，电池电压降至2.55V时，过放电控制管FET1截止，停止向 负载供电。
过电流保护是在当负载上有较大电流流过时，控制FET1使其截止，停止向负载放电，目的是为了保护电池和场效应管。过电流检测是利用场效应管的导通电阻作为检测电阻，监视它的电压降，当电压降超过设定值时就停止放电。在电路中一般还加有延时电路，以区分 浪涌电流和短路电流。该电路功能完善，性能可靠，但专业性强，且专用集成块不易购买，业余爱好者不易仿制。

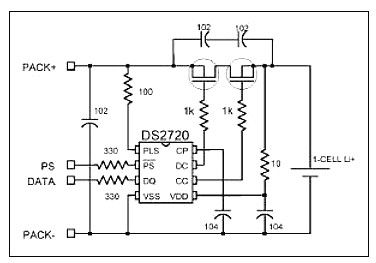

因为Li+电池过充或过放可能会导致爆炸并造成人员伤害，所以使用这类电池时，安全是主要关心的问题。因此，商用锂离子电池组通常包括象DS2720这样的保护电路(图7)。DS2720提供了可充电Li+电池所需的所有保护功能，如：在充电时保护电池、防止电路过流、通过限制电池的放电电压延长电池寿命。
保护电路电路图
