MOS管知识解析-mos管结构图、特性与作用
MOS管mos管结构图
本文解析mos管结构图。我们先来看看MOS管是什么，mos管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管，或者称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是可以对调的，他们都是在P型backgate中形成的N型区。在多数情况下，这个两个区是一样的，即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。
MOS管分为：增强型（又有N沟道、P沟道之分）及耗尽型（分有N沟道、P沟道）。N沟道增强型MOSFET的结构示意图和符号见上图。
电极 D（Drain） 称为漏极，相当双极型三极管的集电极；
电极 G（Gate） 称为栅极，相当于的基极；
电极 S（Source）称为源极，相当于发射极。
mos管结构图-N沟道增强型MOS管结构

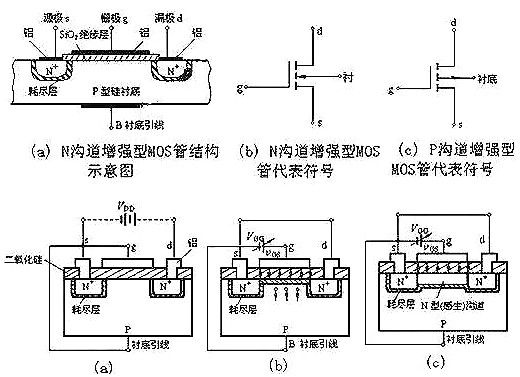

N沟道增强型MOS管结构图，在一块掺杂浓度较低的P型硅衬底上，制作两个高掺杂浓度的N+区，并用金属铝引出两个电极，分别作漏极d和源极s。然后在半导体表面覆盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。衬底上也引出一个电极B，这就构成了一个N沟道增强型MOS管。MOS管的源极和衬底通常是接在一起的(大多数管子在出厂前已连接好)。它的栅极与其它电极间是绝缘的。
图(a)、(b)分别是它的结构示意图和代表符号。代表符号中的箭头方向表示由P(衬底)指向N(沟道)。P沟道增强型MOS管的箭头方向与上述相反，如图(c)所示。
N沟道增强型MOS场效应管的工作原理
（1）vGS对iD及沟道的控制作用
① vGS=0 的情况
从图1(a)可以看出，增强型MOS管的漏极d和源极s之间有两个背靠背的PN结。当栅——源电压vGS=0时，即使加上漏——源电压vDS，而且不论vDS的极性如何，总有一个PN结处于反偏状态，漏——源极间没有导电沟道，所以这时漏极电流iD≈0。
② vGS>0 的情况
若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便产生一个电场。电场方向垂直于半导体表面的由栅极指向衬底的电场。这个电场能排斥空穴而吸引电子。
排斥空穴：使栅极附近的P型衬底中的空穴被排斥，剩下不能移动的受主离子(负离子)，形成耗尽层。吸引电子：将 P型衬底中的电子（少子）被吸引到衬底表面。
（2）导电沟道的形成：
当vGS数值较小，吸引电子的能力不强时，漏——源极之间仍无导电沟道出现，如图1(b)所示。vGS增加时，吸引到P衬底表面层的电子就增多，当vGS达到某一数值时，这些电子在栅极附近的P衬底表面便形成一个N型薄层，且与两个N+区相连通，在漏——源极间形成N型导电沟道，其导电类型与P衬底相反，故又称为反型层，如图1(c)所示。vGS越大，作用于半导体表面的电场就越强，吸引到P衬底表面的电子就越多，导电沟道越厚，沟道电阻越小。
开始形成沟道时的栅——源极电压称为开启电压，用VT表示。上面讨论的N沟道MOS管在vGS＜VT时，不能形成导电沟道，管子处于截止状态。只有当vGS≥VT时，才有沟道形成。这种必须在vGS≥VT时才能形成导电沟道的MOS管称为增强型MOS管。沟道形成以后，在漏——源极间加上正向电压vDS，就有漏极电流产生。
vDS对iD的影响

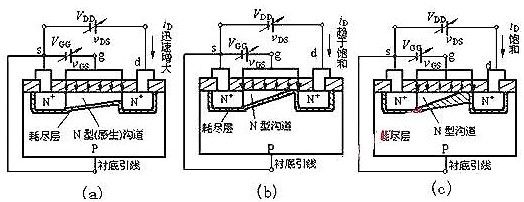

如图(a)所示，当vGS>VT且为一确定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管相似。
漏极电流iD沿沟道产生的电压降使沟道内各点与栅极间的电压不再相等，靠近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，因而这里沟道最薄。但当vDS较小（vDS）。
随着vDS的增大，靠近漏极的沟道越来越薄，当vDS增加到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端出现预夹断，如图2(b)所示。再继续增大vDS，夹断点将向源极方向移动，如图2(c)所示。由于vDS的增加部分几乎全部降落在夹断区，故iD几乎不随vDS增大而增加，管子进入饱和区，iD几乎仅由vGS决定。
mos管结构图-N沟道耗尽型MOS管基本结构

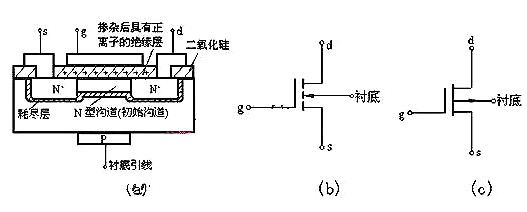

N沟道耗尽型MOS管结构图如下：
（1）mos管结构图：
N沟道耗尽型MOS管与N沟道增强型MOS管基本相似。
（2）区别：
耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道产生，而增强型MOS管要在vGS≥VT时才出现导电沟道。
（3）原因：
制造N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大量的碱金属正离子Na+或K+(制造P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，因此即使vGS=0时，在这些正离子产生的电场作用下，漏——源极间的P型衬底表面也能感应生成N沟道(称为初始沟道)，只要加上正向电压vDS，就有电流iD。
如果加上正的vGS，栅极与N沟道间的电场将在沟道中吸引来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感应的电子减少，沟道变窄，沟道电阻变大，iD减小。当vGS负向增加到某一数值时，导电沟道消失，iD趋于零，管子截止，故称为耗尽型。沟道消失时的栅－源电压称为夹断电压，仍用VP表示。与N沟道结型场效应管相同，N沟道耗尽型MOS管的夹断电压VP也为负值，但是，前者只能在vGS<0的情况下工作。而后者在vGS=0，vGS>0。

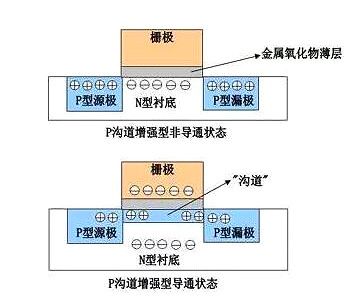

P沟道耗尽型MOSFET
P沟道MOSFET的工作原理与N沟道MOSFET完全相同，只不过导电的载流子不同，供电电压极性不同而已。这如同双极型三极管有NPN型和PNP型一样。
MOS管特性
mos管结构图讲完，来看看MOS管特性。上述MOS管的工作原理中可以看出，MOS管的栅极G和源极S之间是绝缘的，由于SiO2绝缘层的存在，在栅极G和源极S之间等效是一个电容存在，电压VGS产生电场从而导致源极-漏极电流的产生。此时的栅极电压VGS决定了漏极电流的大小，控制栅极电压VGS的大小就可以控制漏极电流ID的大小。这就可以得出如下结论：
1） mos管是一个由改变电压来控制电流的器件，所以是电压器件。
2） mos管道输入特性为容性特性，所以输入阻抗极高。
mos管作用
1.可应用于放大。由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。
2.很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。
3.可以用作可变电阻。
4.可以方便地用作恒流源。
5.可以用作电子开关。
6.在电路设计上的灵活性大。栅偏压可正可负可零，三极管只能在正向偏置下工作，电子管只能在负偏压下工作。另外输入阻抗高，可以减轻信号源负载，易于跟前级匹配。
