圣邦微：SGM3833A引脚图及参数详情
村田电子元器件供应商颖特新科技销售村田型号：圣邦微：SGM3833A引脚图及参数详情，并提供该型号的产品规格书，包含了该产品的封装尺寸、规格与包装信息等。联系电话：0755-82591179.
SGM3833A和SGM3833B是为要求VAvpp、VELpp和Vrlyss的AMOLED显示器供电而设计的。该装置集成了两个Boost变换器，VO1用于VELVDD和VO3用于VAVDo，以及一个用于Velvss的反向降压Boost转换器VO2。所有三种转换器的输出电压都可以通过数字接口控制引脚(CTRL)按数字步骤编程。SGM3833A和SGM3833B均可用绿色TQFN-3x3-16L封装。它们在环境温度范围内工作-40°摄氏度至+85摄氏度。

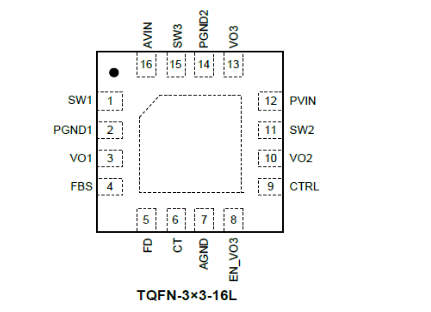

PIN配置
特点
·2.9V至4.5V输入电压范围
·同步增压转换器(ELVDD)
4.6V至5.0V输出电压，100mV步进
4.6V默认输出电压
1.2%精确度
400mA输出电流能力
用于路径损耗补偿(FBS)的输出电压检测引脚
·同步反相降压一升压转换器(ELVSS)
·输出电压为-4.8V至-0.8V，带100mV步进
-4.0V默认输出电压
-4.0V时精确度为1.5%(60毫伏)
400mA输出电流能力
·同步升压转换器(AVDD)
·5.8V至7.9V输出电压300mV级
7.6V默认输出电压
1.2%精确度
100mA输出电流能力
·VIN和VouT双向隔离
·短路保护(SCP)
·过载保护
·热关断
·VELVSS启动延迟:10ms
·短路和OLP检测时间:1ms
·采用绿色TQFN-3x3-16L封装
应用
·智能手机和平板电脑
·有源矩阵OLED显示器
