DS6521 系列是高度集成的锂离子和锂聚合物电池的线性充电器组件，适用于空间受限的可携式电子产品应用。电池充电分为三个阶段：调节、恒流和恒压。 在所有充电阶段，内部控制环路会监控充电器温度并在超过内部温度阈值时降低充电电流。
充电器包含功率组件及可设定充电电流之功能，充电器功能具有高精度电流和电压调节回路、充电状态显示和充电终止功能。
充电器快速充电电流值可通过外部电阻器进行编程。
产品特性：
> 28V 输入额定值； 具有 6V 输入过压保护
> 1% 充电电压精度
> 可编程充电电流 50mA 至 1A
> 125°C 充电电流自动调节
> 可编程充电截止电流 5mA 至 100mA
> 预充充电电流固定值为 ISET / 10
> 通过电池的 NTC 使充电规范在 JEITA 范围内运行
> 0.1uA 极低的电池漏电电流
> 具防止电池反接功能
> 提供 SOT-23-6 & ESOP-8 & DFN2x2-10L & DFN2x3-10L 及 DFN3x3-10L 封装

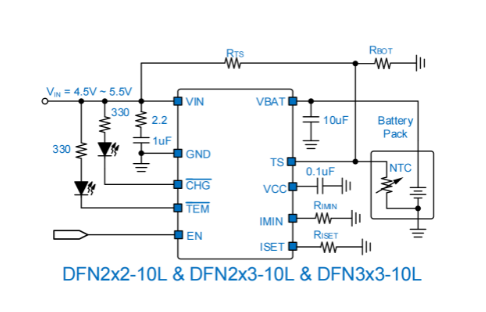

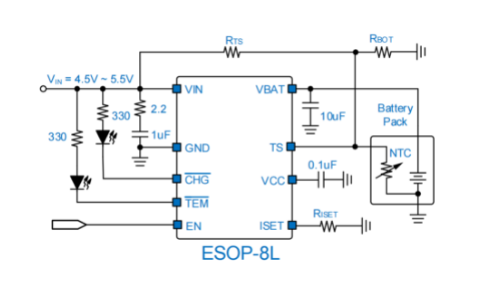

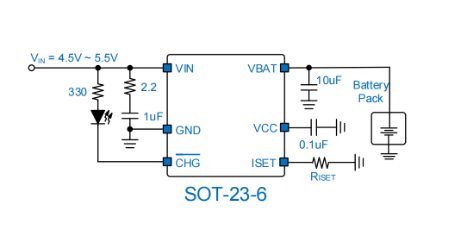

典型应用电路：
