圣邦微：SGM3836A详细规格参数介绍

村田电子元器件供应商颖特新科技销售村田型号：圣邦微：SGM3836A详细规格参数介绍，并提供该型号的产品规格书，包含了该产品的封装尺寸、规格与包装信息等。联系电话：0755-82591179.

SGM3836A是为需要VAVDD、VELVDD和VELvss的AMOLED显示器设计的。该装置集成了两个Boost变换器，VELvpp的VO1和VAypp的VO3，以及用于Velyss的倒置降压变换器VO2。所有三种转换器的输出电压都可以通过数字接口控制引脚(CTRL)按数字步骤编程。

该SGM3836A可在一个绿色TOFN-3x3-16L封装。可在-40°℃至+85℃的环境温度范围内工作。

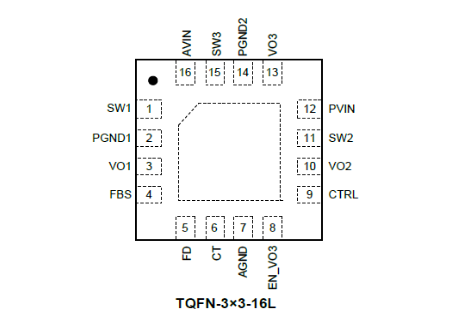

PIN配置

特点：

·2.9V至4.5V输入电压范围

·同步增压转换器(ELVDD)

4.6V至5.0V输出电压，100mV步进

4.6V默认输出电压

1%的准确度

用于路径损耗补偿的输出电压检测引脚(FBS

·同步反相降压-升压转换器(ELVSS)

-5.4V至-1.4V输出电压，100mV步进

-2.5 V默认输出电压

-2.5V时精确度为1.2%

·ELVDD和ELVSS组合输出电流能力

在4.6V/-2.5V电压下最高可达800mA(输入电压=3.1伏)

最高可达780mA，电压为4.6V/-27V(VIN=3.1V)

最高可达750mA，电压为4.6V/-3.0V(VIN=3.1V)

在4.6V/-40V时，最高可达630mA(输入电压=3.1伏)

在4.6V/-5.4V电压下最高可达510mA(VIN=3.1V)

·同步升压转换器(AVDD)

5.8V至7.9V输出电压300mV级

6.1V默认输出电压

1%的准确度

100mA输出电流能力

·VIN和Vour双向隔离

·短路保护(SCP)

·过载保护

·热关断

·VELVS启动延迟:10ms

·短路和OLP检测时间:1ms

·采用绿色TQFN-3x3-16L封装

应用

·智能手机和平板电脑

·有源矩阵OLED显示器
