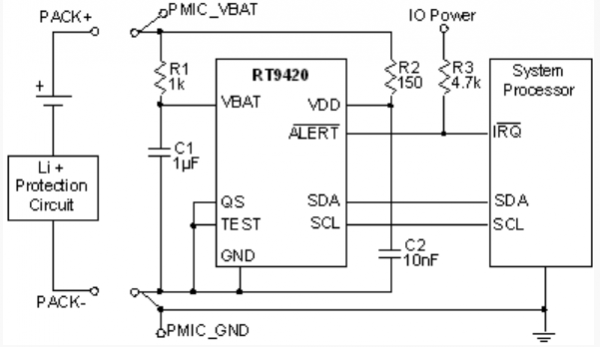

立琦RT9420单节锂离子电池电量计芯片参数规格电路图详情
RT9420 是集成化的系统侧锂离子电池电量计量 IC，它采用基于电池电压信息和电池开路电压和动态电压间的差异进行电池荷电状态（SOC）计算的算法经过迭代过程对 SOC 的增减进行评估。
这种基于电压的算法可获得平滑的 SOC 结果，不会随着时间和电流的变化而出现误差的累积，这与基于库伦计量的电量计算方法形成鲜明的对比，它会受到电流检测误差和电池自放电所带来的 SOC 飘移的困扰。当然，这种基于电压的算法也有其缺陷，它只能报告 SOC 的增减比例，但不能报告具体的电池容量信息（mAH）。
一次快速的检测操作即可提供关于电池荷电状态的足够精确的初始数据，这种特性容许将此 IC 放置在系统一侧，降低了电池成本和对其供应链的限制。测量和建立容量数据集的过程可通过 I2C 接口完成。RT9420 的封装是 WDFN-8L 2x3。
应用
1.智能手机
2.平板计算机
3.数码相机
4.数码摄像机
5.手持和便携式设备
主要规格
| RT9420 | |
|---|---|
| Status | Active |
| Number of Series Cells | 1 |
| Supply Voltage (min) (V) | 2.5 |
| Supply Voltage (max) (V) | 4.5 |
| Communication Interface | I2C |
| Package Type | WDFN2x3-8 |
关键特性
1.系统侧电池容量计
2.电压测量精度：±12.5mV
3.采用具有温度补偿的电压容量算法，获取精确的相对容量信息
4.容量计算中不存在累积误差
5.无需电池再学习过程
6.无需使用电流检测电阻
7.电池电量低时给出报警或中断信号
8.I2C 兼容接口
9.低功耗
编辑：xiaoYing 最后修改时间：2023-08-31
