意法半导体利用机器学习实现高精度MEMS倾角仪

关键字: 意法半导体 机器学习核心 IIS2ICLX 作者: 来源: 发布时间:2022-06-20 浏览:4
工业自动化的加速落地,让倾斜感测找到了丰富的应用场景。但设计倾斜感测应用很有挑战性,尤其是在温度范围变化大的情况下实现高精度需求更是难上加难。


IIS2ICLX是一款独特的高精度MEMS倾角仪,能够通过机器学习核心(MLC)进行观察、思考和行动。MLC是在传感器上运行AI算法algorithms on sensors的有效方式,可节省MCU工作负载和整体功耗。

意法半导体

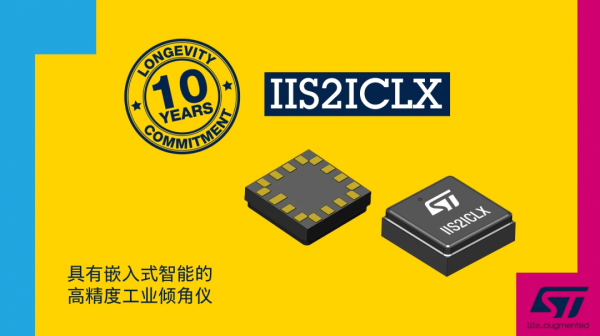

IIS2ICLX采用数字输出,具有高精度(超低噪声、高度稳定性和可靠性)、低功耗特点,是一款2轴线性加速度计。它能够通过I2C或SPI数字接口为应用提供测得的加速度。


IIS2ICLX采用高性能(低应力)陶瓷腔焊盘栅格阵列(CC LGA)封装,可在-40°C至+ +105 °C的温度范围内工作。它在零偏稳定性的温度变化量是0.075mg/°C,可选量程为±0.5/±1/±2/±3 g,能够在极端温度和重复使用环境下保持高精度和可靠性,特别适合倾角测量应用。


IIS2ICLX内嵌一组独特的功能(可编程FSM、机器学习内核、传感器集线器、FIFO、事件解码和中断),这是实现智能和复杂传感器节点的使能器,以非常低的功耗提供高精度和高性能。该传感单元使用 意法半导体开发的专用MEMS工艺进行制造,在硅片上生产MEMS惯性传感器。


IIS2ICLX可胜任各种工业应用的倾角测量,比如:机械臂,太阳能电池板跟踪支架,天线指向,工程车辆,桥梁,建筑物等等,应用非常广泛。它的主要优势有:


高性能:提高行业生产力、可靠性、维护等

节能:MLC使用的能量可忽略不计

在边缘的人工智能:实现从原始数据到有意义的数据(直接角度输出)


精彩Demo演示


让我们通过demo体验一下IIS2ICLX如何通过MLC进行倾斜测量。


在演示中, 我们使用内置的嵌入式MLC进行倾斜角计算, 表中附有两个设备:一个参考表,用于设置倾斜角度, 这个表的精度超过0.04度, 第二个是数字倾角仪IIS2ICLX,固定在参考表上。


Demo中使用的硬件包括:


? STEVAL-MKI209V1K-IIS2ICLX DIL24转接板


? NUCLEO-L476RG + X-NUCLEO-IKSO2A 1:带有工业MEMS传感器扩展板的STM32微控制器


? UCF配置文件:st.com/iis2iclx_ mlc_ tilt


意法

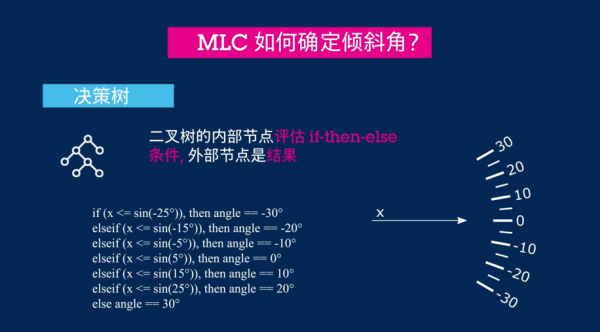

我们用IIS2ICLX的MLC应用程序做演示, 该示例的机器学习配置文件可在我们的GitHub_上找到。MLC是可以输出一个8位的以2的补码格式输出的256个数字,来分别对应传感器的倾斜角度。


此机器学习的倾角检测范围是正负20度,步径为0.1度。参考倾角计在显示屏上显示出数值,MLC的转换数值输出显示在GUI的左侧。请注意,此示例使用未校准的传感器数据,IIS2ICLX的精度很高,无需任何校准即可达到。

编辑:ls 最后修改时间:2022-06-20
