意法半导体集成阻抗匹配和保护功能的新射频IC 可简化便携式GNSS接收器设计

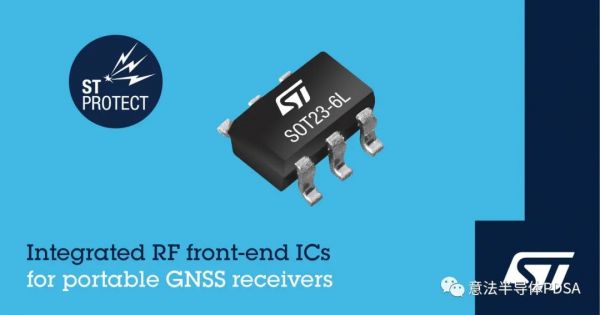

BPF8089-01SC6是一种集成射频前端，其输入阻抗匹配电路位于STA8089和STA8090低噪声放大器输入端和天线之间，用于全球导航卫星系统(GNSS)接收机。该器件嵌入了与ESD保护相关的匹配网络，以便根据EOS和ESD标准保护STA8089和STA8090 LNA输入。作为ASIP(专用集成无源)系列产品的组成部分，采用SOT23-6L封装，可与自动光学检查兼容。
BPF8089-01SC6在卫星接收器的天线和低噪放大器(LNA)之间提供一个50Ω的阻抗匹配接口，可以直接与 意法半导体的低噪放大器STA8089和STA8090 LNA配套使用。这款尺寸紧凑的高集成度器件一般情况下可以替代由多达五个电容、电阻和电感以及两个分立保护器件组成的匹配电路，从而显著节省电路板面积。此外，设计人员还可以利用器件数据手册中的PCB迹线规范来降低设计难度，取得最佳的射频性能。
新产品的ESD保护功能符合IEC 61000-4-22标准的规定，并高于4级安全的接触放电8kV和空气放电15kV。该器件还可以承受MIL STD 883C规定的2kV脉冲电压。

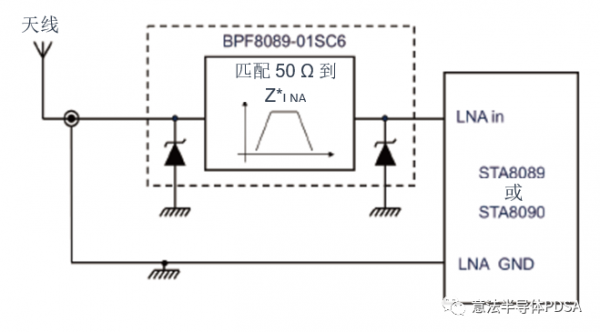

【设计框图】
BPF8089-01SC6适用于GPS、伽利略、GLONASS、北斗和QZSS导航卫星系统便携式接收器，应用前景广阔，包括消费卫星导航、无线电基站、无人机、资产或家畜跟踪和智慧农业。
