TOREX支持负电压的micro DC/DC 转换器 XCL301系列
特瑞仕半导体株式会社研发了支持负电压输出的线圈一体型“micro DC/DC”转换器、XCL301系列，该系列支持支持负电压输出 -3.3V。目前TOREX代理商颖特新ＹＴＸ已提供该产品的技术支持。
XCL301系列将成为特瑞仕的线圈一体型micro DC/DC转换器系列中首次支持负电压输出的产品。
只需在外置元件中追加两个陶瓷电容和肖特基二极管，就能组成反相输出DC/DC电路，因此将为节省基板面积的空间和缩短研发工期做出贡献。此外，通过内置线圈，基板设计变得容易，能将不必要的辐射噪声和电路的工作故障控制在最低限度。封装尺寸采用了小型CL-2025-02（2.5×2.0, h=1.0mm）。
工作电压范围为2.7V～5.5V，输出电压为-3.3V（±2.0%）固定。控制方式为PFM / 固定关机时间PWM自动切换控制，通过在轻负载时将工作从固定关机时间PWM控制转移到PFM控制，将在轻负载至重负载的整个负载区域实现高效率，最适于重视轻负载下高效率的设备及担心电池寿命的设备。
将本次开发的产品列入产品阵容，使之更进一步能配合用途选择产品。

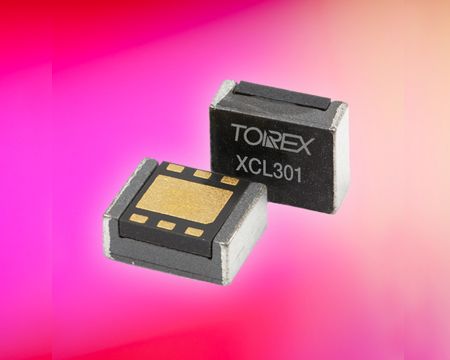

XCL301 超小型封装CL-2025-02 (2.5 ×2.0, h=1.0mm)
XCL301 系列的特点
- 支持负电压输出-3.3V（±2.0%）
- 通过PFM / 固定关机时间PWM自动切换控制，从轻负载到重负载实现高效率
- 最大输出电流-50mA （VOUT=-3.3V, VIN=3.3V (TYP.)时）
- 通过线圈一体化，实现低EMI
- 最适于通过小型化缩小印刷电路板安装面积
- 最适于单节锂电池等的输入电压变动的设备的稳定化负电源电路
