系统时钟源
N76E003共有3种系统时钟源，包括: 内部高速/低速振荡器、外部输入时钟。它们每一个都可以作为N76E003的系统时钟源。开启不同的时钟源可能会影响到多功能引脚P3.0/XIN 。
内部振荡器

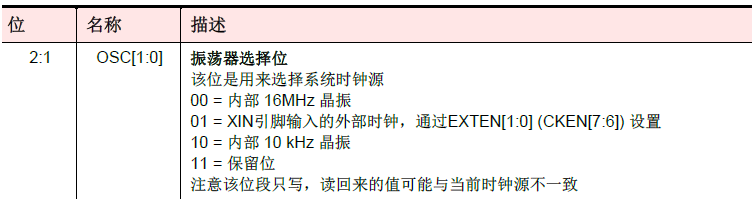

N76E003内部有两个RC振荡器，一个高速16MHz（HIRC）和一个低速10 kHz（LIRC）。它们都可被选择用作系统时钟。通过设置HIRCEN (CKEN.5)位使能HIRC，设备上电时LIRC被使能。用户可设置OSC[1:0] (CKSWT[2:1])为[0,0]选择HIRC作为系统时钟，设置OSC[1:0](CKSWT [1:0])为[1,0]选择LIRC作为系统时钟。注意：
N76E003上电后HIRC 和 LIRC都被使能，并且系统默认HIRC为系统时钟。当系统使用内部振荡器作为时钟源时，XIN 自动作为普通I/O P3.0，用来扩展普通I/O数量。可以通过配置P3M1和P3M2寄存器来选择P3.0的输出模式。
23.2 系统时钟切换

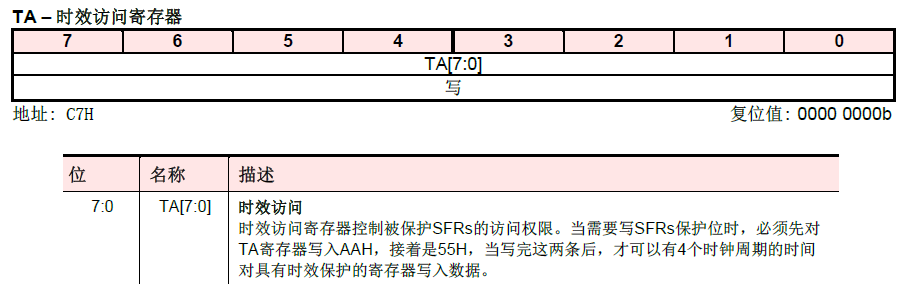

N76E003可以通过软件设置CKSWT 和 CKEN寄存器切换时钟源。这给应用带来了很大方便。注意，这些特殊寄存器是写时效访问控制受TA保护寄存器。
在时钟源控制下，时钟源可以在外部时钟、内部时钟，甚至内部高速与低速之间自由的切换。
然而在切换时钟源时，必须确保待切换时钟源已稳定。因此，用户需要遵循以下设置步骤才能成功完成时钟源切换。

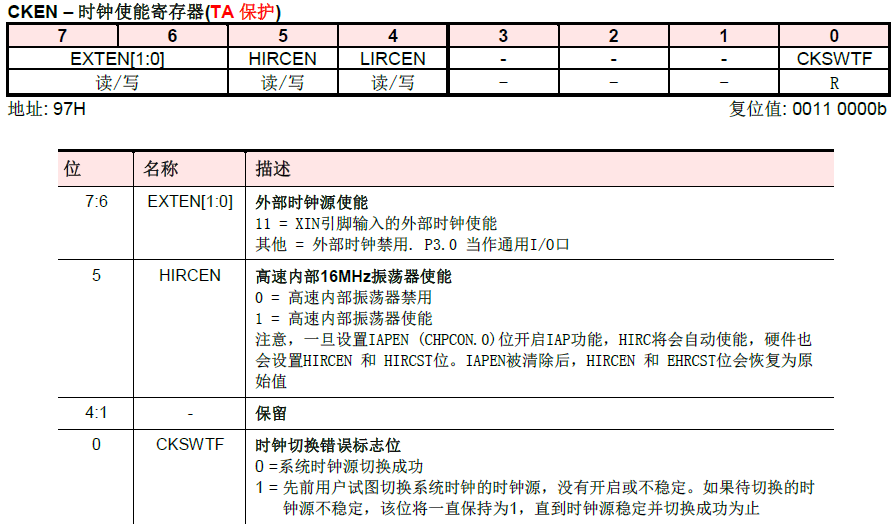

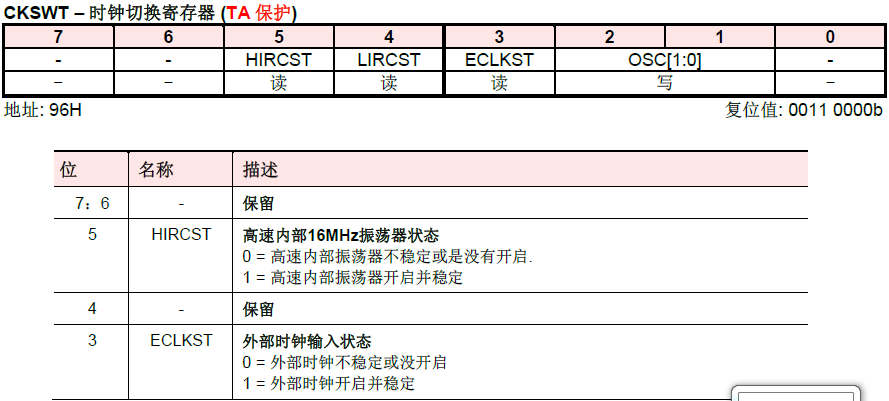

用户首先要通过配置CKEN寄存器打开目标时钟源，再通过查询CKSWT寄存器中对应的标志位，确定时钟源是否稳定，并且通过写OSC[1:0] (CKSWT[2:1])切换到目标时钟源。
这些步骤过后，将会成功的切换时钟源。如果用户关心功耗的话，可以将原先时钟源关闭了。如果不遵守以上步骤，硬件将会采取以下一些措施来应对这些违规的操作。
1.如果用户试图改变CKEN的值来关闭当前时钟源，设备将忽略这个操作。系统时钟维持现状，CKEN值不变。
2.如果用户试图改变OSC[1:0]的值来切换系统时钟，而待切换新时钟源未被打开，OSC[1:0]值将会被立即更新，但是系统时钟保持不变，CKSWTF (CLKEN.0)会被硬件置位。
3.如果用户切换系统时钟源，但是目标时钟源已经打开还没稳定，那么硬件会等待目标稳定后，再切换过去。在等待期间，设备继续以原来时钟源工作，并且CKSWTF会被置1。等到目标时钟源稳定后，标志位(见 CKSWT[7:3])被置位，时钟将会成功切换，CKSWTF会被硬件自动清0。
系统时钟除频

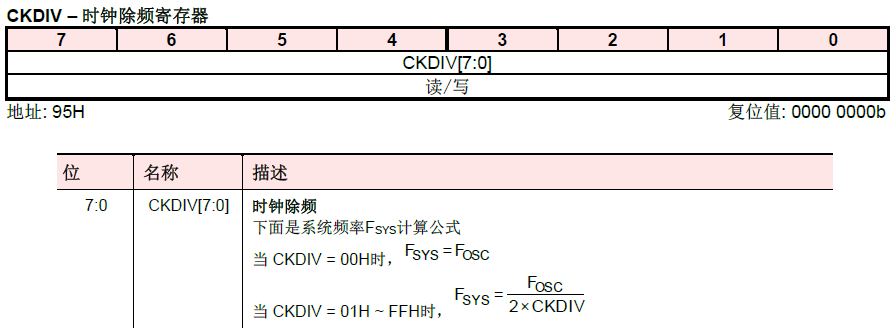

振荡频率(FOSC)通过配置除频寄存器CKDIV，整数倍（最大到1/510）除频后，再供给系统作为系统时钟(FSYS)。这一特征可以临时让MCU跑在很低的速度下来降低功耗。通过时钟除频，可以让MCU在正常工作模式下，很低的速度运行，确保其及时能够响应中断事件（比如空闲模式只能通过中断事件退出）。这有可能比空闲模式还要省电。这样，可以避免掉电模式情况下，需要等待振荡器重新起振的时间。CKDIV的值可以在任何时间被程序改变，除了不能在中断服务程序里改变。
系统时钟输出

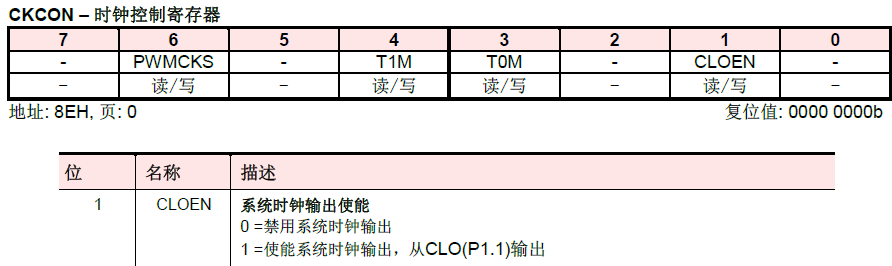

N76E003提供一个CLO(P1.1)引脚可以输出系统时钟，该频率与FSYS 频率相同。通过设置CLOEN (CKCON.1)位打开这个功能。在掉电模式下CLO输出会停止，因为系统时钟已被关闭。注意当有干扰问题或是功耗问题时，用户最好关闭CLO输出。
用户首先要通过配置CKEN寄存器打开目标时钟源， 再通过查询CKSWT寄存器中对应的标志位，确定时钟源是否稳定，并且通过写OSC[1:0] (CKSWT[2:1])切换到目标时钟源。
#include "N76E003.h" #include "SFR_Macro.h" #include "Function_define.h" #include "Common.h" #include "Delay.h" //======================================================================== // The test process: // 1. Power on is run as default HIRC, show LED Fsys tickle faster // 2. toggle P3.0 to GND. // 2. call modify Fsys code to LIRC. // 3. LED tickle speed slowly than before. //======================================================================== void main(void) { /* Note MCU power on system clock is HIRC (16 MHz) Please keep P3.0 HIGH before you want to modify Fsys to LIRC */ Set_All_GPIO_Quasi_Mode; // In Common.h define set_CLOEN; // Also can check P1.1 CLO pin for clock to find the Fsys change. set_P30; while (P30) // when P3.0 keep high, clock out HIRC { clr_GPIO1; // Check LED output tickle time Timer0_Delay1ms(200); set_GPIO1; Timer0_Delay1ms(200); } ////------------------------------------------------------------------------------------------------------ ///*********************************** Change system closk source ***************************************/ ////------------------------------------------------------------------------------------------------------ ////***** HIRC enable part ***** // set_HIRCEN; //step1: enable HIRC clock source run // while((CKSWT&SET_BIT5)==0); //step2: check ready // clr_OSC1; //step3: switching system clock source if needed // clr_OSC0; // while((CKEN&SET_BIT0)==1); //step4: check system clock switching OK or NG // ////***** LIRC enable part***** ////** Since LIRC is always enable, switch to LIRC directly set_OSC1; //step3: switching system clock source if needed clr_OSC0; while((CKEN&SET_BIT0)==1); //step4: check system clock switching OK or NG clr_HIRCEN; ////-------------------------------------------------------------------------------------------------------- /* Now Fsys = LIRC , LED tickle slowly. */ while(1) { clr_GPIO1; // Check LED output tickle time clr_P00; set_GPIO1; set_P00; } /* =================== */ }
#define set_CLOEN CKCON |= SET_BIT1
set_CLOEN;
#define set_P30 P30 = 1 #define clr_P30 P30 = 0
////***** HIRC enable part ***** // set_HIRCEN; //step1: enable HIRC clock source run // while((CKSWT&SET_BIT5)==0); //step2: check ready // clr_OSC1; //step3: switching system clock source if needed // clr_OSC0; // while((CKEN&SET_BIT0)==1); //step4: check system clock switching OK or NG // ////***** LIRC enable part***** ////** Since LIRC is always enable, switch to LIRC directly set_OSC1; //step3: switching system clock source if needed clr_OSC0; while((CKEN&SET_BIT0)==1); //step4: check system clock switching OK or NG clr_HIRCEN;
set_HIRCEN;
用户首先要通过配置CKEN寄存器打开目标时钟源#define set_HIRCEN BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKEN|=SET_BIT5;EA=BIT_TMP;
while((CKEN&SET_BIT0)==1); //step4: check system clock switching OK or NG
确定时钟源是否稳定
并且通过写OSC[1:0] (CKSWT[2:1])切换到目标时钟源 set_OSC1; //step3: switching system clock source if needed
clr_OSC0; #define set_HIRCST BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKSWT|=SET_BIT5;EA=BIT_TMP; #define set_LIRCST BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKSWT|=SET_BIT4;EA=BIT_TMP; #define set_ECLKST BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKSWT|=SET_BIT3;EA=BIT_TMP; #define set_OSC1 BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKSWT|=SET_BIT2;EA=BIT_TMP; #define set_OSC0 BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKSWT|=SET_BIT1;EA=BIT_TMP; #define clr_HIRCST BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKSWT&=~SET_BIT5;EA=BIT_TMP; #define clr_LIRCST BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKSWT&=~SET_BIT4;EA=BIT_TMP; #define clr_ECLKST BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKSWT&=~SET_BIT3;EA=BIT_TMP; #define clr_OSC1 BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKSWT&=~SET_BIT2;EA=BIT_TMP; #define clr_OSC0 BIT_TMP=EA;EA=0;TA=0xAA;TA=0x55;CKSWT&=~SET_BIT1;EA=BIT_TMP;
while((CKEN&SET_BIT0)==1); //step4: check system clock switching OK or NG 判断是否稳定
