TDK适用于低压DC-DC转换器的紧凑型SMT共模扼流圈

发布时间:2022-06-22

颖特新科技讯:TDK东电化推出新的B8272*系列爱普科斯 (EPCOS) SMT共模扼流圈。该系列元件有三种型号可供选择,结构均非常紧凑,专为低压应用而开发,设计工作电压48 V AC (50/60 Hz) 和 80 V DC,工作温度为40 °C,连续工作电流范围为1.8 A至19 A,覆盖的电感值范围为0.59 mH至5.6 mH。

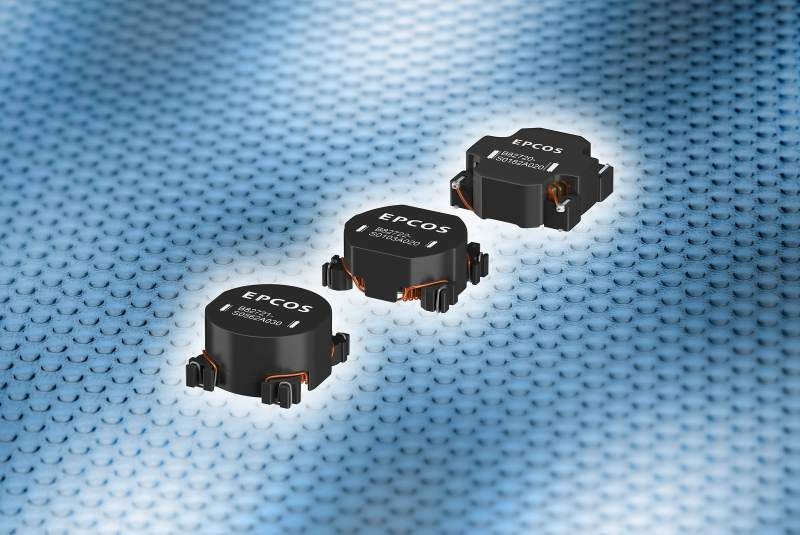

TDK共模扼流圈

该新系列EMC元件的突出亮点之一就是紧凑的尺寸,占板尺寸为12.7 x 12.7 mm至30.99 x 25.4 mm,整体高度仅为5.46 mm至 12.7 mm,具体视产品类型而定。

新元件的设计满足RoHS指令要求,所用材料的防火等级达UL 94 V-0,并且具有相对较高的漏电感(最高可达额定电感值的1.2%),能可靠地抑制共模干扰。

新元件广泛用于包括DC/DC 转换器或低压应用在内的各种场合。

特性和应用

主要应用

  • DC/DC 转换器

  • 低压应用

主要特点和优点

  • 最大工作电压分别高达48 V AC (50/60 Hz) 和80 V DC

  • 可选SMD版本

  • 电流范围:1.8 A至19 A

  • 电感值范围:0.59 mH至5.6 mH

  • 紧凑尺寸:最小产品占板尺寸为12.7 x 12.7 mm;最低整体高度为5.46 mm

如需了解该产品的更多信息,请访问http://www.tdk-electronics.tdk.com.cn/zh/data_chokes.

关于 TDK 公司

TDK株式会社总部位于日本东京,是一家为智能社会提供电子解决方案的全球领先的电子公司。TDK建立在精通材料科学的基础上,始终不移地处于科技发展的最前沿并以“科技,吸引未来”,迎接社会的变革。公司成立于1935年,主营铁氧体,是一种用于电子和磁性产品的关键材料。TDK全面和创新驱动的产品组合包括无源元件,如陶瓷电容器、铝电解电容器、薄膜电容器、磁性产品、高频元件、压电和保护器件、以及传感器和传感器系统(如:温度和压力、磁性和MEMS传感器)。此外,TDK还提供电源和能源装置、磁头等产品。产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics以及TDK-Lambda。TDK重点开展如汽车、工业和消费电子、以及信息和通信技术市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。在2022财年,TDK的销售总额为156亿美元,全球雇员约为117,000人。
