MLX90513 是一款电感式位置传感器接口芯片，用于汽车和工业应用中的绝对旋转和线性运动/位置传感。该器件旨在控制电感式传感器（线圈）并处理捕获的模拟信号。该器件支持 4 种输出模式：SENT/SPC（短 PWM 代码）、PWM 和模拟输出。
该电感式传感器芯片的运行基于发射线圈、目标物和三个接收线圈之间的电感耦合。片上 LC 振荡器与发射线圈一起产生一个电磁场。该电磁场在三个接收线圈中感应出与目标（转子）角度相关联的电压。这三个信号由 MLX90513 内部信号处理单元捕获和处理。根据线圈上方金属目标（转子）的极数，接收线圈会布置在彼此相对固定的位置。线圈通常以印刷电路板迹线的形式实现。
对于工程开发，您可以使用 EVB90513 评估套件。在生产方面，无论是工程设计还是批量生产，MLX90513 与PTC-04(DB-HALL06) 完全兼容。
应用示例：

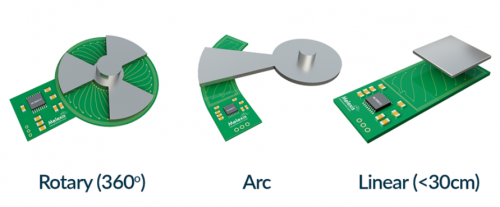

非接触式绝对旋转或线性位置传感检测
