片状多层陶瓷电容器|绝缘阻抗值的规定和单位
独石陶瓷电容器的绝缘电阻表示当在电容器端子之间施加直流电压(无纹波)时，在设定时间(比如60秒)之后施加电压和漏电流之间的比率。当一个电容器绝缘电阻的理论值无穷大时，因为实际电容器的绝缘电极之间的电流流量很小，实际电阻值是有限的。上述电阻值称为"绝缘电阻"，并用兆欧[MΩ]和欧法拉[ΩF]等单位表示。
绝缘电阻值的性能

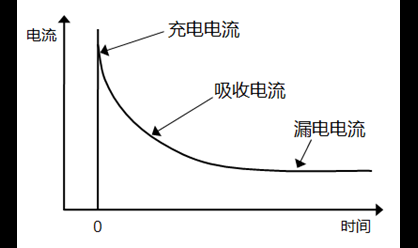

当直流电压直接施加在电容器后，突入电流(也称充电电流)的流量如下图1所示。随着电容器逐渐被充电，电流呈指数降低。
电流I(t)随时间的增加而分为三类(如方程(1)所示)，即充电电流Ic(t)、吸收电流Ia(t)和漏电电流Ir。
I(t)=Ic(t)+Ia(t)+Ir方程(1)
充电电流表明电流通过一个理想的电容器。与充电电流相比，吸收电流有一个延迟过程，并且在低频范围内伴随有介电损耗、造成高介电常数电容器(铁电性电容器)极性相反并在陶瓷与金属电极界面上发生肖特基障垒。
漏电电流是在吸收电流的影响降低后，在一定阶段出现的常数电流。
因此，下述电流值随施加在电容器上的时间电压量而变化。这意味着，只有在指定电压用途下的定时测量才能确定电容器的绝缘电阻值。
绝缘电阻值
绝缘电阻值以兆欧[MΩ]或欧姆法拉[ΩF]等单位表示。

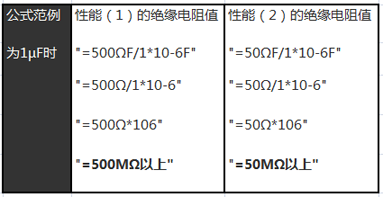

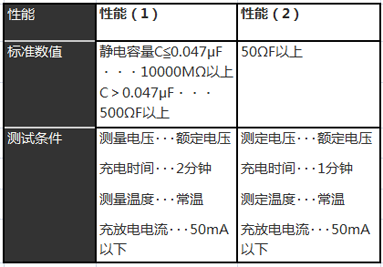

其规定值随电容值而改变。该值用标称电容值和绝缘电阻的乘积(CR的乘积)来表示。例如:当绝缘电阻在10,000MΩ以上时，电容为0.047μF或更小，当绝缘电阻为500ΩF时，其值大于0.047μF。
绝缘电阻值的保证

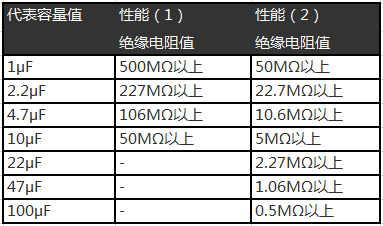

如上表所示，电容值越高，其绝缘电阻值越低。
其原因解释如下:考虑到独石陶瓷电容器可以看作是一个导体，根据施加在其上的电压和电流，利用欧姆定律可以计算出绝缘电阻。
绝缘电阻值R可以用方程(2)表示，导体的长度为L，导体的横截面面积为S，电阻率为ρ。
R=ρ·L/S方程(2)
同样，电容量C可以用方程(3)表示，独石陶瓷电容器两个电极之间的距离(电介质厚度)用L表示，内部电极的面积用S表示，介电常数为ε。
C∝ε·S/L方程(3)
方程(4)由方程(2)和方程(3)得出，由方程(4)可知R与C成反比。
R∝ρ·ε/C方程(4)
绝缘电阻越大表明直流电压下的漏电电流越小。一般情况下，绝缘电阻值越大，电路的精确性越高。
