陶瓷贴片电容器失效分析和解决方案
贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件，生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。在使用过程中我们也经常会遇到各种各样的问题，带给我们不小的影响，本文主要针对的是贴片电容失效的情形，分析其产生的原因以及对此应对的办法，希望颖特新网能够帮助到大家能够更加快速有效的解决这类的问题。
陶瓷贴片电容器失效解决方法/步骤
贴片陶瓷电容最主要的失效模式断裂
贴片陶瓷电容器作常见的失效是断裂,这是贴片陶瓷电容器自身介质的脆性决定的.由于贴片陶瓷电容器直接焊接在电路板上,直接承受来自于电路板的各种机械应力,而引线式陶瓷电容器则可以通过引脚吸收来自电路板的机械应力.因此,对于贴片陶瓷电容器来说,由于热膨胀系数不同或电路板弯曲所造成的机械应力将是贴片陶瓷电容器断裂的最主要因素.

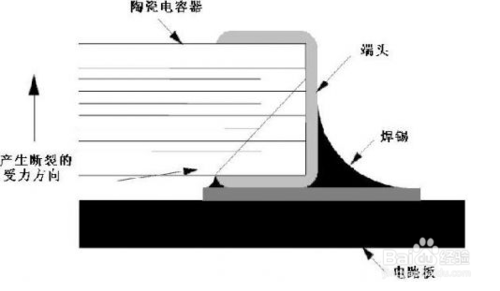

陶瓷贴片电容器的断裂陶瓷贴片电容器受到机械力后断裂的示意如下图：

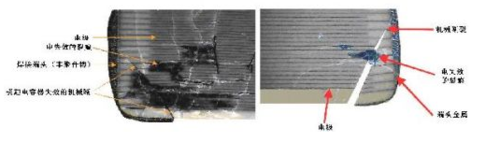

陶瓷贴片电容器机械断裂后,断裂处的电极绝缘间距将低于击穿电压,会导致两个或多个电极之间的电弧放电而彻底损坏陶瓷贴片电容器,机械断裂后由于电极间放电的陶瓷贴片电容器剖面显微结构如下图：
上图是陶瓷贴片电容器机械断裂后由于电极间放电的陶瓷贴片电容器剖面显微结构对于陶瓷贴片电容器机械断裂的防止方法主要有:尽可能的减少电路板的弯曲、减小陶瓷贴片电容器在电路板上的应力、减小陶瓷贴片电容器与电路板的热膨胀系数的差异而引起的机械应力.
如何减小陶瓷贴片电容器在电路板上的应力将在下面另有行进叙述,这里不再赘述.减小陶瓷贴片电容器与电路板的热膨胀系数的差异而引起的机械应力可以通过选择封装尺寸小的电容器来减缓,如铝基电路板应尽可能用1810以下的封装,如果电容量不够可以采用多只并联的方法或采用叠片的方法解决.也可以采用带有引脚的封装形式的陶瓷电容器解决.
