一个小小的电阻,导致了某航天产品整机甚至系统出现了故障!!!

关键字:军工电子 作者:admin 来源:不详 发布时间:2017-09-05  浏览:13

电阻是电子设备上常用甚至必备的元器件,相信大家都知道。

近期,小编身边就出现了一个“血淋淋”的案件,“凶手”就是 —小小的电阻。电阻,功能简单,但是由于电子设备多为串联可靠性模型,任何一个元器件失效都可能导致整机甚至系统故障,不可小视。

而这次的“罪魁祸首”就是一个1Ω片式电阻失效。

1、什么是片式电阻

片式电阻器又称为片式电阻,也叫表面贴装电阻,它与其他片式元器件(SMC

及SMD)一样,是适用于表面贴装技术(SMT)的新一代无引线或短引线微型电子元件。其引出端的焊接面在同一平面上。片式电阻在电路内的主要作用是降低电压,分担一部分电压即分压,限流保护电路,分流等,也可以用做时间电路元件和传感器等。

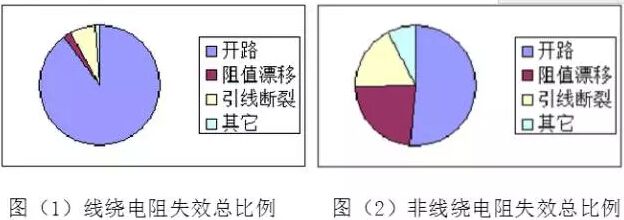

2、片式电阻常见的失效模式与失效机理

片式电阻的主要失效模式与失效机理为:

  • 开路:主要失效机理为电阻膜烧毁或大面积脱落,基体受力发生断裂,引线帽与电阻体发生脱落。

  • 阻值漂移超规范:电阻膜有缺陷或退化,基体有可动钠离子,保护涂层不良。

  • 引线断裂:电阻体焊接时发生工艺缺陷,焊点受到杂质的污染,引线受到机械应力的损伤。

  • 短路:发生银离子的迁移以及电晕放电。

而本次某航天产品在调试过程中出现的片式电阻失效情况也引起了我们深刻的反思。

故障现象:

由于该电阻是某芯片的供电串联电阻,阻值异常直接导致芯片输入电压偏低,芯片无功能输出。

元件失效现象:

该电阻使用时阻值增大,正常阻值1欧姆,实测阻值由4欧姆~12欧姆变化,在解焊过程中发生碎裂,成为两部分。

元件失效原因分析:

阻值增大的失效故障可建立二分支故障树,分支一为“本身存在裂纹等缺陷“,分支二为“过功率烧毁”。通过同批次电阻模拟过流情况表明,电流达到2A时电阻发生阻值变大、开裂、烧毁等现象,但该电阻后级电路最大输入电流为0.6A,不具备过流烧毁的条件。因此,该电阻失效原因为电阻本身存在微裂纹缺陷,在使用过程中缺陷发生恶化,最终导致阻值增大失效。
