外接再生电阻器时容量的设定分析
要将外接再生电阻器连接到伺服单元时，必须对再生电阻容量Pn 600进行设定.
设定值因外接再生电阻器的冷却状态而异.
l 自冷（自然对流冷却）方式时：请设定实际安装的再生电阻容量（W）20%以下的值。
l 强制风冷方式时：请设定实际安装的再生电阻容量（W）50%以下的值。
用户参数Pn 600的设定单位：10W。
例如：强制风冷方式的外接再生电阻器的容量为100W时
可处理的再生电力为：100W*50%=50W
再生电阻容量Pn 600的设定值为：50W/10W=5

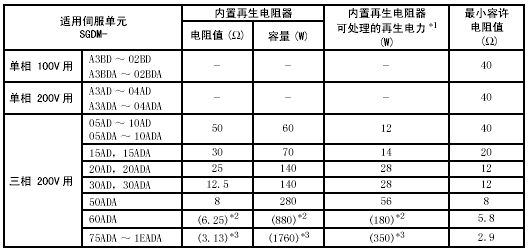

注：外接再生电阻器时，为了增加再生电阻器的容量（W），而将多个小容量的再生电阻器组合起来使用。在选择方面请注意，包含电阻值的误差在内的值要大于下述表中的最小允许电阻值，否则流过再生电路的电流就会增大，有可能造成电路击穿。
*1、假定在自冷方式时的可处理再生电力（20%）.
*2、（）内所示的值表示专用选购件再生电阻单元JUSP-RA04的值。
*3、（）内所示的值表示专用选购件再生电阻单元JUSP-RA05的值。
