一、怎样识别电阻器
电阻器简称电阻，是所有电子制作中用得最多的元件之一。常用作分压器、分流器及电路的负载。另外，电阻和电容相结合．还可以组成滤波器等。
电阻在电路中的代表字母为“R”，基本单位是欧姆，简称欧，记为“配”。在使用中有时嫌它太小，也用干欧，兆欧作单位，分别记为“K0”、“M0”、1K愿＝10009，IMO＝1000K0＝10000000。
1．种类
电阻的种类很多，员常使用的有碳膜电阻、金后膜电阻、线统电阻等，标志符号分别为RT、RJ、Rx。
(1)碳膜电阻是用化学的方法在瓷管或瓷棒上结晶一层碳质电阻膜，两端焊接上引线，外皮涂上一层保护用漆或聚合树脂而成。碳膜电阻具有较高的稳定性、可靠性，允许长期工作于十70℃温度‘噪声较小，可工作于几挡赫(1JK赫等于10。赫)的高额范围，制作成本低，价格便宜，是一种性能优良的电阻器。
(2)金属腹电阻的电阻膜是用真空蒸发法或烧渗法生成的镍铬合金膜或金铂合金膜。金屑膜电阻的各种性能均优于碳膜电阻，但价格较贵。
(3)线绕电阻是用电阻系数大的锰钢或镍铬合金等导线统制在绝缘骨架上，外皮涂上耐热绝缘层而成。它的阻值一般不很大(100干欧以下)，但精确度极高，承受的功率较大，能
在高温(300℃)下工作*温度系数非常小，噪声也很小，稳定性很好巳不易老化，多用在耗散功率较大的电路中，或者是对阻值要求很高的精密仪表及设备中。

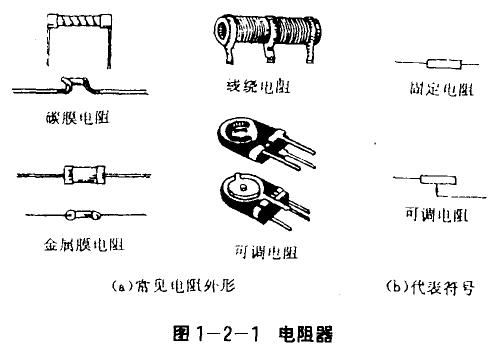

上述几种电阻的常见外形及代表符号如图1—2—1所
2．主要参数
电阻器的某些性能定额称为它的参数。电阻的主要参数
有三个：标称电阻值、误差和额定功率。
(1)标称电阻系列但和误差。所谓标称电阻值，是指电阻
器表面上标注的电阻值。实际电阻值与标称电阻值之间的偏
差即为它的误差。电阻器的误差范围一般分为土5％(1级)、
土10％(2级)、土20％([级)三级。

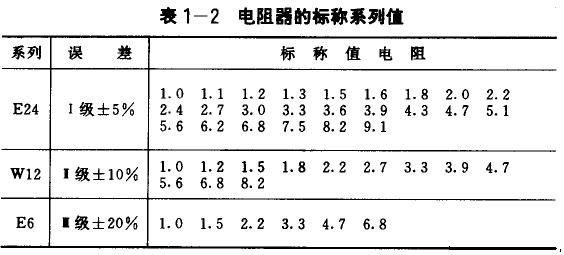

电阻的标称值实际上为一系列有限数值，如表1—2所
示。表列数值分别乘以1、10、100、l ooo(1K)、10000(10K)、
100000(100K)、1000000(1M)即为从1欧至9．1yb欧之间的
所有电阻标称值。
在无线电制作中，一般不必要求电阻的阻值十分精确，只
要按表1—2中所列的标称系列值选取最接近的阻值即可。如
果需要比较相确的电阻值，可采取儿只电阻相串联或并联的
方法解决。
(2)额定功率。电阻的额定功率是指当大气压为650一
800毫米水银柱时，在特定的环境温度范围内所允许承受的
最大功率。功率的单位为瓦(用w表示)，额定功率的大小取决于结构形式、尺寸大小和材料。国产电阻额定功率的标称系
列值分为1／16、1／8、1／4、1／2、1、2、5、10瓦等几种。市售电阻
体积最小(长约7毫米，直径约1．8毫米)的为1／l 6瓦，体积
略大些(长约10毫米，直径约3毫米)的为1／8瓦；体积再大
些的为1／4瓦，大于l／4瓦的电阻，其额定功率数值多直接标
注在电阻体1：。另外，相同体积的金属膜电阻和碳膜电阻的额
定功率，前者比后者高一个档级。
3．参数标注方法
电阻的阻值和额定功率的标注方法有以下几种：
(1)直标法。将阻值、额定功率及其他参数直接标注在电
阻器的表面上，如图l—2—2所示。
直标法标志阻值的单位为欧姆、干欧姆、兆欧姆，对应的
符号分别为G、Ko、Mn。
(2)符号法。将阻值和额
定功率用阿拉伯数字相符号
标注在电阻器表面亡。
标注阻值时，整数部分
标注在单位代表符号的前
面，小数部分标注在后面。例
如，5．9欧姆标注为5R9，59
欧姆标注为590，5．9干欧
标注为5K9，5．9Jb欧标注
为5M9，59000兆欧标注为
5(J9。

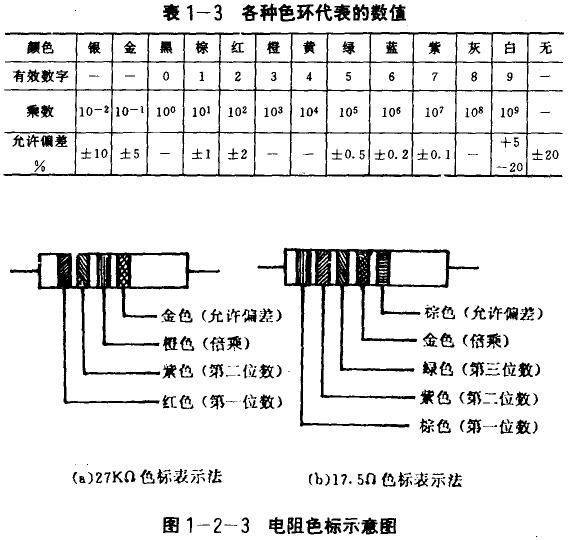

(3)色标法。将阻值和额定功率用色5f标注在电阻器表面
L。各种色环代表的数值见表1—3。例如，标称阻值为27000欧，允许偏差为土5％，表示方法如图1—2—3所示。
