初学入门篇:贴片电阻规格、封装、尺寸之E系列
E系列是一种由几何级数构成的数列。E系列首先在英国的电工工业中应用,故采用Electricity的第一个字母E标志这一系列,它是以6√10(10开6次方) 、 12√10 、24√10、48√10、96√10 、192√10为公比的几何级数,分别称为E6系列、E12系列、E24系列、E48系列、E96系列、E192系列。即:
--E6系列的公比为 6√10≈1.4数列:1.470=1;1.471≈1.5;1.472≈2.2;1.473≈3.2;1.474≈4.7;1.475≈6.8
--E12系列的公比12√10≈1.21
--E24系列的公比为24√10≈1.10
--E48系列的公比为48√10≈1.049
--E96系列的公比为96√10≈1.024
--E192系列的公比为192√10≈1.012
E系列由国际电工委员会(IEC)于1952年发布为国际标准,该系列适用于电子元件方面。如:
--E6系列适用于允差±20%(M)的电阻、电容和电感数值
--E12系列适用于允差±10%(K)的电阻、电容和电感数值
--E24系列适用于允差±5%(J)的电阻、电容和电感数值(注:现也用于1%的电阻)
--E48系列适用于允差±2%(G)的电阻数值
--E96系列适用于允差±1%(F)的电阻数值
--E192系列适用于允差±0.5%(D)的电阻和电容器数值
从以上可以看出,以上电阻的偏差极限是相重叠的,所以无论生产的电阻值是多少,都可把它规为某一标称值,即可做到零废品生产。
国际电工委员会曾希望改用R系列制度,但因E系列已在一些国家采用,改变起来困难较大,所以至今在电子元件行业(主要是电阻、电容、电感)仍以E系列为主。

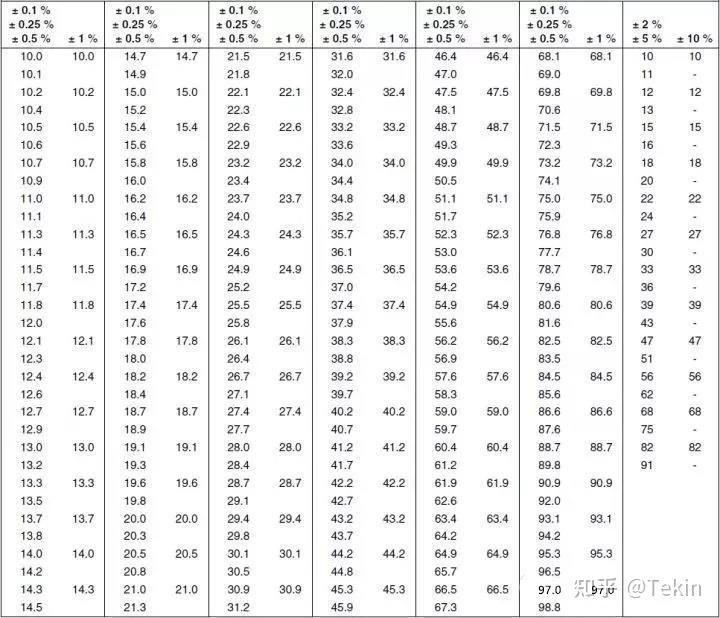

E系列基本值表
