Y型电容大容值是多少

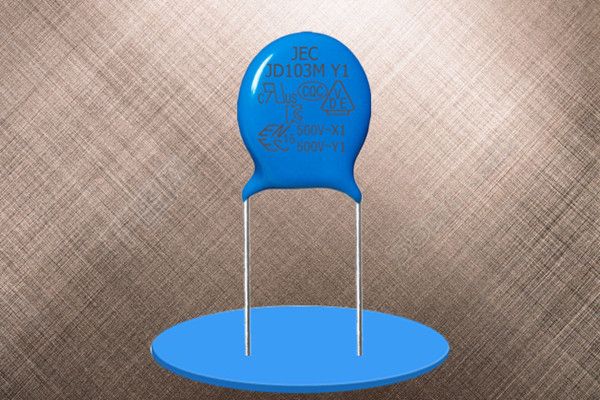

什么是Y型电容？Y型电容是安规电容系列，安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。Y型电容包含Y1电容及Y2电容。
Y型电容是电源电路里是比较特别的器件，特别在ACDC converter里，Y型电容对抑制共模干扰有很大的作用。Y型电容通常可放在以下几个地方。
1、输入端,和共模电感形成滤波器，L和N分别对PE加。
2 、储能大电容正负端对PE加。
3 、输出端对PE加。
4 、变压器原副边跨接。
Y型电容连接在相线与地线之间，属于安规电容。为了不超过相关安全标准限定的地线允许泄漏值，这些电容的值大约在几nF，常见的10nF算是比较大，也就是103的。
Y型电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y型电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
