开关电源中的Y电容会导致漏电吗

关键字:开关电源 安规电容 Y电容作用 作者:admin 来源:不详 发布时间:2018-02-26  浏览:42

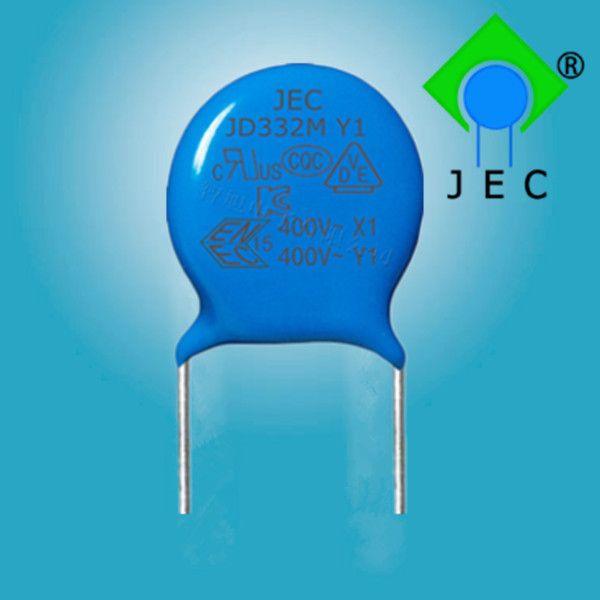

Y电容在开关电源中,Y电容用于共模滤波,它接于L于地或N于地之间,滤除L对地或N对地的共模信号,Y电容通常对称使用,作用主要有旁路;去耦;滤波;储能。

电源开关广泛用于各个领域,但是在使用电源开关过程中有时候碰到电源开关时就会有触电的感觉。开关电源产生漏电的主要原因是由于Y电容的存在而产生的。目前,Y电容广泛的应用在开关电源中,但Y电容的存在使输入和输出线间产生漏电流。


1、地线有2颗Y电容中性接地方式连接,(火---||---地---||---零)此种方式如果插座的接地良好是没有任何问题的,但插座地线如果虚接,这时候地线上带110V(可能会更高更低)等效电位,如果此用电器是金属外壳接地,有可能整个外壳都带电,电笔会亮,摸上去会麻手。

2、开关电源高压侧和低压侧(就是光耦跨越的2侧,一般电路板这2侧间都会有明显的距离分割)一般会有一颗EMI电容(部分电源还可能并联一个高阻电阻,这也是开关电源有漏电流的原因。

3、真正的感应电,只要是电源,不管是工频还是开关电源,一般主变压器高压低压侧都会有一个等效电容,可以看成是第2种状况那样,也会有微量的泄露电流,这个状况无法避免。

在没有Y电容的开关电源也是有漏电流的,所以Y电容一般选几nF的,它的漏电流在允许范围内,加Y电容对电容是消除高频部分干扰。


虽说已有相关人员开始研究无Y电容的开关电源,但是又由于Y电容的抑制电源电磁干扰的作用,Y电容在开关电源中的作用还是无可替代的。

颖特新电子,专业生产jec品牌Y电容及瓷片电容30年,生产的Y电容器规格型号多,安规认证齐全,全自动生产设备及检测设备在行业领先。出货快,钻石品质。本着安全的安规电容生产,为科技守护美好生活,更好的守护我们身边最爱的人的安全。

以上关于关于Y电容在开关电源中的作用知识来自 研发部提供,更多关于资讯大家可移步至网站中颖特新资讯中获取。
