x电容和y电容参数怎么看
根据IEC 60384-14，电容器分为X电容及Y电容。

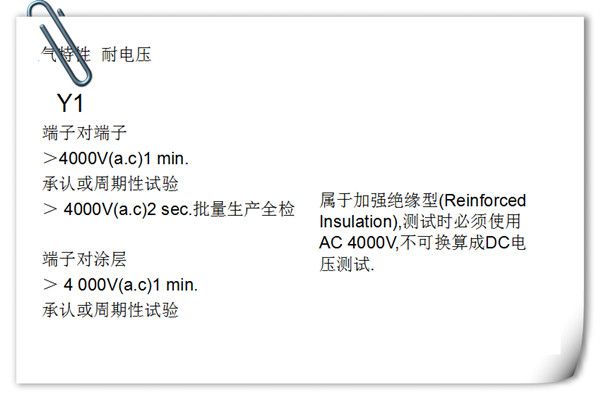

Y电容参数主要看额定电压及测试耐电压。脚距，脚长Y电容厂家都有规格书。Y电容也叫安全电容需通过安规认证，产品上都有各国安规认证标志及规格参数。
X电容是指跨于L-N之间的电容器。 X电容注重的参数是耐压等级。
Y电容是指跨于L-G/N-G之间的电容器。Y电容注重的参数就是绝缘等级。(L=Line, N=Neutral, G=Ground)
X电容底下又分为X1, X2, X3，主要差别在于: 1. X1耐高压：2.5 KV＜X1≤4 kV, 2. X2耐高压：X2≤2.5 kV, 3. X3耐高压：X3≤1.2 kV 。

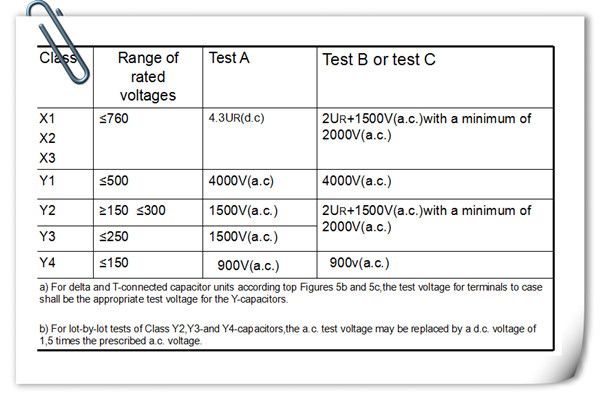

Y电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于: Y1耐高压＞4kV, Y2耐高压＞3 kV,
安规电容安全等级是绝缘类型，额定电压范围：Y1 双重绝缘或加强绝缘 Y1 ≥ 400V ；Y2 基本绝缘或附加绝缘 Y2 ≤ 300V；Y3 基本绝缘或附加绝缘 ≥150V ≤250V；Y4 基本绝缘或附加绝缘 <150V。
X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容。
它们用在电源滤波器里,起到电源滤波作用,分别对共模（Y电容）,差模（X电容）干扰起滤波作用.。安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.。Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容，就是跨接L-N线；Y电容就是N-G线。在安规标准上有按脉冲电压分X1,X2,X3电容；按绝缘等级来分Y1,Y2,Y3来分。（这些都不是按什么材质来分的。） 至于安规标准各个国家有一些差别，但额定电压无非就是250和400。各大厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足Y电容的要求，也有可以做成满足X电容要求。所以就有的安规电容上标X1Y1,X1Y2。
火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。X电容：由于火线与0线直接电容，受电压峰值的影响，避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。
Y电容：火线与地线直接电容要涉及到漏电安全的问题，因此它注重的参数就是绝缘等级，太大的容值电容会在电源断电后对人对器件产生影响，Y 电容的总容量一般都不能超过4700pF。
