安规电容并联在火线和零先之间的作用
安规电容的性能我们是非常熟悉的,那么安规电容并联在火线和零先之间的作用是什么了,小编和大家分享一下。

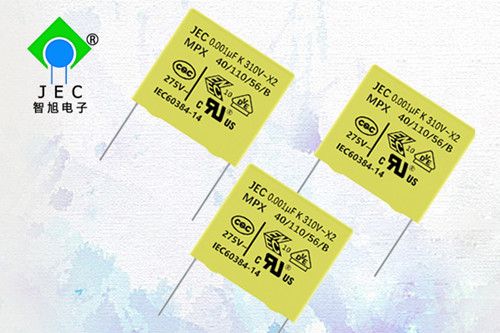

安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全。即使断电后也可以保证安全,这就是安规电容的意义。X2类抑制电源电磁干扰用电容器应适用于在电容失效时不会导致电击危险的场合,如电源跨线路连接,可承受2.5kV的脉冲电压。X电容,聚苯乙烯(薄膜乙烯)电容,聚苯乙烯的耐电压较高,适合EMI 电路的高压脉冲吸收作用。
火线和零线之间并联的这个电容叫X电容。X电容主要做EMI滤波作用,如果用电器内部有高频功率变换电路,比如开关电源等,为了防高频干扰从电源线外泄干扰其它用电设备,必须配置EMI滤波电路,这个电路包含X电容,Y电容,共模电感。
X电容直接接到火线和零线之间,工作电流比较大,因此对电容的要求比较高。通常,X电容多选用纹波电流比较大的聚脂薄膜类电容.这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小,损耗比较低;不能用普通电容替代X电容。
以上就是安规电容并联在火线和零先之间的作用,安规电容在电子市场上随处可见,采购者要到正规厂家采购。深圳市颖特新电子专业制造Y电容,陶瓷电容,瓷片电容,独石电容,压敏电阻,颖特新YTX品牌电容,是你的不二之选。以上资讯来自深圳市颖特新电子有限公司研发部提供,更多资讯请大家移步至网站中颖特新资讯中获取。
编辑:admin 最后修改时间:2023-03-21
