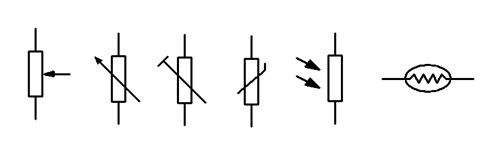

符号中的压敏电阻_你对符号中的压敏电阻有了解吗
压敏电阻有效的对设备实施瞬时过压保护，因此是我们经常会使用到的一种电子元器件。压敏电阻的作用相信大家都十分熟悉了，废话不多说直接进入本文的主题符号中的压敏电阻。

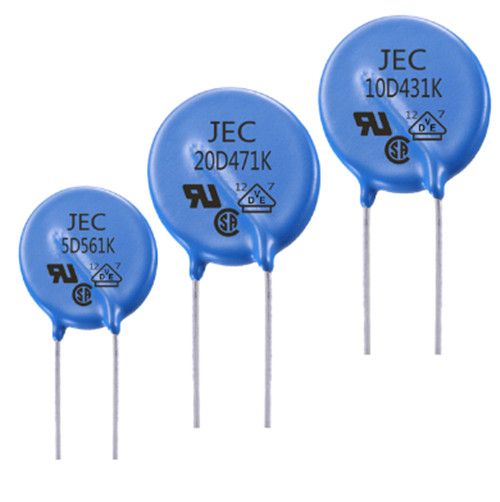

“压敏电阻"是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸收多余的电流以保护敏感器件。英文名称叫“Voltage Dependent Resistor”简写为“VDR”, 或者叫做“Varistor"。压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素锌（Zn）和六价元素氧（O）所构成。所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。 在中国台湾，JEC压敏电阻器称为"突波吸收器",有时也称为“电冲击（浪涌）抑制器（吸收器）”。
压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。压敏电阻的响应时间为ns级，比气体放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。压敏电阻器简称VDR，是一种对电压敏感的非线性过电压保护半导体元件。
一些必要的基础知识我们也需要牢记，在日后的使用中才会游刃有余。颖特新电子专注安规电容、陶瓷高压电容、压敏电阻、X2电容、金属薄膜电容，为你的电器产品保驾护航是我们的责任，好品质，由颖特新制造。以上资讯来自东莞市颖特新电子有限公司研发部提供，更多资讯请大家移步至网站中颖特新资讯中获取。
