陶瓷电容器的温度特性
应用陶瓷电容器首先要注意的就是其温度特性；
不同材料的陶瓷介质，其温度特性有极大的差异。
第一类陶瓷介质电容器的温度性质
根据美国标准EIA-198-D，在用字母或数字表示陶瓷电容器的温度性质有三部分：第一部分为（例如字母C）温度系数α的有效数字；第二位部分有效数字的倍乘（如0即为100）；第三部分为随温度变化的容差（以ppm/℃表示）。这三部分的字母与数字所表达的意义如表。

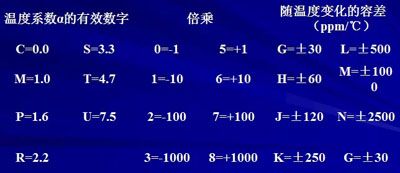

字母与数字所表达的意义
例如，C0G（有时也称为NP0）表示为：第一位字母C为温度系数的有效数字为0，第二位数字0为有效温度系数的倍乘为100=1，第三位字母G为随温度变化的容差为±30ppm/℃，即0±30ppm/℃；C0H分别表示为：第一位字母C为温度系数的有效数字为0，第二位数字0为有效温度系数的倍乘为100=1，第三位字母H为随温度变化的容差为±60ppm/℃，即0±60ppm/℃；S2H则分别表示为：第一位字母S为温度系数的有效数字为3.3，第二位数字2为有效温度系数的倍乘为102=100，第三位字母H为随温度变化的容差为±60ppm/℃，即－330±60ppm/℃
第一类陶瓷电容器的电容量几乎不随温度变化，下面以C0G介质为例。C0G介质的变化量仅0±30ppm/℃，实际上C0G的电容量随温度变化小于0±30ppm/℃，大约为0±30ppm/℃的一半

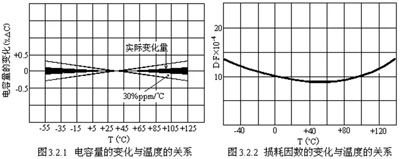

电容量温度变化
第二类陶瓷介质电容器的温度性质
根据美国标准EIA-198-D，在用字母或数字表示陶瓷电容器的温度性质有三部分：第一部分为（例如字母X）最低工作温度；第二位部分有效数字为最高工作温度；第三部分为随温度变化的容差（以ppm/℃表示）。这三部分的字母与数字所表达的意义如表。

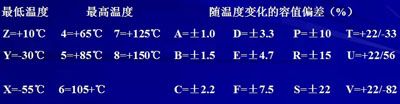

字母与数字所表达的意义
常见的Ⅱ类陶瓷电容器有：X7R、X5R、Y5V、Z5U
其中：X7R表示为：第一位X为最低工作温度-55℃，第二位的数字7位最高工作温度+125℃，第三位字母R为随温度变化的容值偏差±15%；
X5R表示为：第一位X为最低工作温度-55℃，第二位的数字5位最高工作温度+85℃，第三位字母R为随温度变化的容值偏差±15%；
Y5V表示为：第一位Y为最低工作温度-30℃，第二位的数字5位最高工作温度+85℃，第三位字母V为随温度变化的容值偏差+22%，-82%±15%。
Z5U表示为：第一位Z为最低工作温度+10℃，第二位的数字5位最高工作温度+85℃，第三位字母U为随温度变化的容值偏差+22%，-56%，
