理论上，一个完美的电容，自身不会产生任何能量损失，但是实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗，各种原因导致电容变得不“完美”。这个损耗在外部，表现为就像一个电阻跟电容串联在一起，所以就起了个名字叫做“等效串联电阻”。

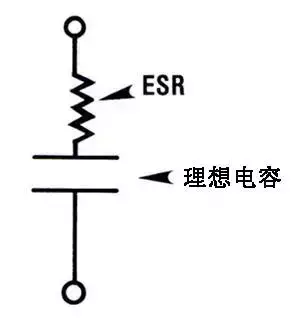

看下面直观解释：
任何一个电容都会存在ESR，在电容电极之间始终都存在着一个电气性的电阻，如金属引脚电阻、电极极板电阻、以及它们之间的连接电阻等等。
铝电解电容还包括存在于湿的电解质溶液的电阻、以及含有高电平“水”的铝氧化物（水合氧化铝）中的电阻等。

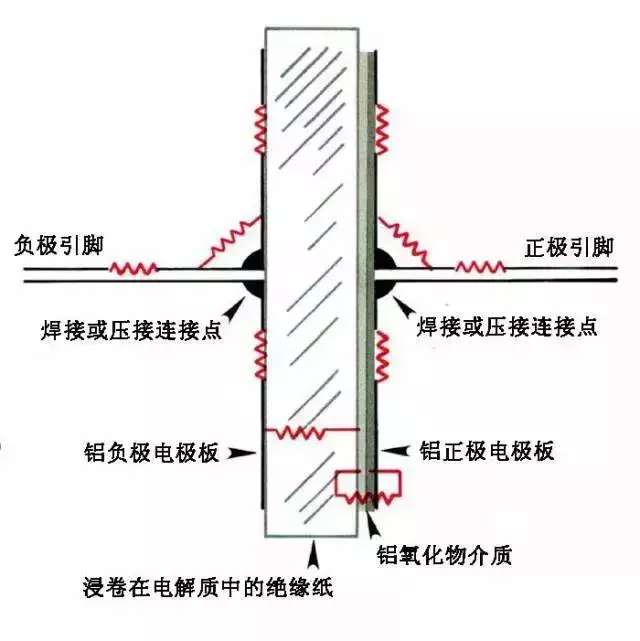

下图表示了电解电容ESR的形成因素。
通常，为了便于分析电容的ESR，多用下图的简化方式来表示：
导致ESR变化的因素
首先，管脚引脚和电容电极极板金属的电阻可以忽略，因为它们都非常小。
造成高ESR的两个常见因素是：
1）不良的电气连接；
2）电解溶液的干枯。
对于1），新、旧电解电容都有可能出现；
对于2）多数都是发生在旧电解电容上。
不良的电气连接问题主要是由于连接于电容内部的管脚引线不是铝金属材料，而且一直以来铝是不可焊的材料。
对于铝质的电极极板材料和铜质的管脚材料来说，其电气连接主要采用所谓的“焊接”和机械压接方式。但是这两种方式都会产生较高的ESR。
随着电解液水分的挥发，ESR也随之增大。
ESR与电解电容的漏电相关?
漏电是电容电极极板之间的并联电阻。而ESR仅仅是串联电阻，所以两者是完全不同的，即ESR是与漏电无关的。
相反，当ESR足够大时还可以减少漏电电流。
ESR的影响
ESR的出现导致电容的行为背离了原始的定义。
比如，我们认为电容上面电压不能突变，当突然对电容施加一个电流，电容因为自身充电，电压会从0开始上升。但是有了ESR，电阻自身会产生一个压降，这就导致了电容器两端的电压会产生突变。无疑的，这会降低电容的滤波效果，所以很多高质量的电源啦一类的，都使用低ESR的电容器。
同样的，在振荡电路等场合，ESR也会引起电路在功能上发生变化，引起电路失效甚至损坏等严重后果。
所以在多数场合，低ESR的电容，往往比高ESR的有更好的表现。
