再不了解村田电容老化特性？那代理商您就OUT了
陶瓷电容器中，很多村田电容代理不懂电容老化的特征，尤其是高诱电率系列电容器(B/X5R、R/X7R特性)，具有静电容量随时间延长而降低的特性，那村田电容代理颖特新带您了解下。

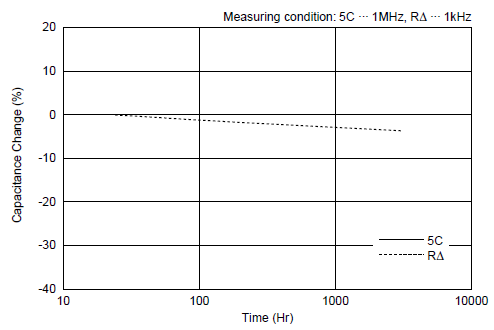

当在时钟电路等中使用时，应充分考虑此特性，并在实际使用条件及实际使用设备上进行确认。例如，如下图所示，静电容量随着时间延长而降低的特性称为静电容量的经时变化(老化)。经过的时间越长，其实效静电容量越低。(在对数时间图上基本呈直线线性降低)
另外，因老化而导致静电容量变小的电容器，当由于工序中的焊接作业等使温度再次被加热到居里温度(约125°C)以上时，静电容量将得到恢复。此外，对于老化特性，不仅仅限于村田的产品，在所有高诱电率型电容器中都有此现象，在温度补偿用电容器中没有老化特性。
而且，当电容器温度降至居里温度以下时，将再一次开始老化。
关于老化特性的原理

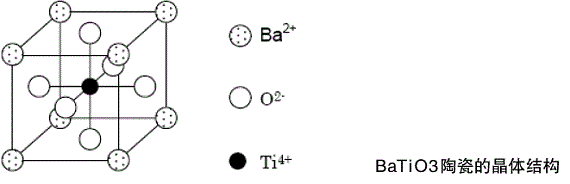

陶瓷电容器中的高诱电率系列电容器，现在主要使用以BaTiO3(钛酸钡)作为主要成分的电介质。BaTiO3具有如下图所示的钙钛矿(perovskite)形的晶体结构，在居里温度以上时，为立方晶体(cubic)，Ba2+离子位于顶点，O2-离子位于表面中心，Ti4+离子位于立方体中心的位置。
上图是在居里温度(约125℃)以上时的立方体(cubic)的晶体结构，在此温度以下的常温领域，为一个轴(C轴)伸长，其他轴略微缩短的正方晶系(tetragonal)晶体结构。
此时，作为Ti4+离子在结晶单位的延长方向上发生了偏移的结果，产生极化，不过，这个极化即使在没有外部电场或电压的情况下也会产生，因此，称为自发极化(spontaneous polarization)。
像这样，具有自发极化，而且可以根据外部电场转变自发极化的朝向的特性，被特称为强诱电型。

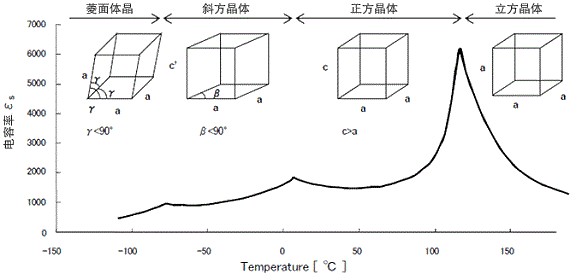

注：（有时将菱面体晶系称为三方晶系，把斜方晶系称为单斜晶系。）
另外，当将BaTiO3加热到居里温度以上时，晶体结构将从正方晶体向立方晶体进行相转移。伴随此变化自发极化将消失，并且畴也将不存在。
当将其冷却到居里温度以下时，在居里温度附近，从立方晶体向正方晶体发生相转移，并且C轴方向将延长约1%，其他轴将略微缩短，自发极化及畴将生成。同时晶粒将受到因变形而产生的压力。

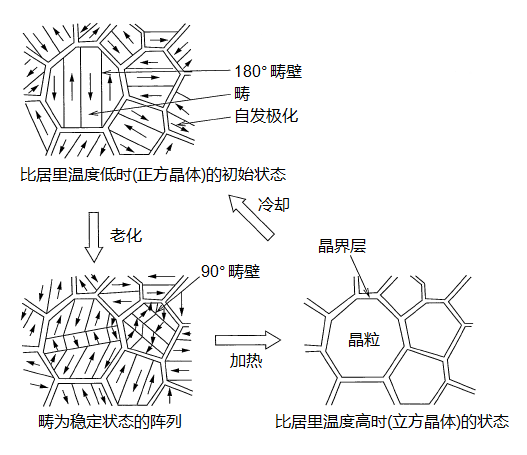

在此时，如果在居里温度以下，以无负载的状态放置，随着时间的延长，朝着随机方向生成的畴将具有更大的尺寸，并且向着能量更趋稳定的形态(图90°domain)逐渐进行再配列，从而释放由于晶体的变形而带来的压力。
除此之外，晶界层的空间电荷(移动缓慢的离子及空隙点等)将发生移动，并产生空间电荷的极化。空间电荷的极化将对自发极化产生作用，阻碍自发极化的相转变。
所以，自发极化从生成开始随着时间的延长，逐渐向着自发极化趋于稳定的状态进行再配列，与此同时，在晶界层产生空间电荷极化，并使自发极化的相转变受到阻碍。
村田电容代理-颖特新认为在这种状态下，为了使各畴所具有的自发极化发生相转变，必需要有更强的电场。与单位体积内的自发极化的相转变相同的是电容率，因此如果减少在弱电场下发生相转变的畴，静电容量将降低。
编辑：admin 最后修改时间：2017-11-20
